60/40 °C çalışma koşulunda 20–100 kW arasında modülasyonlu ısıtma gücü sunar.

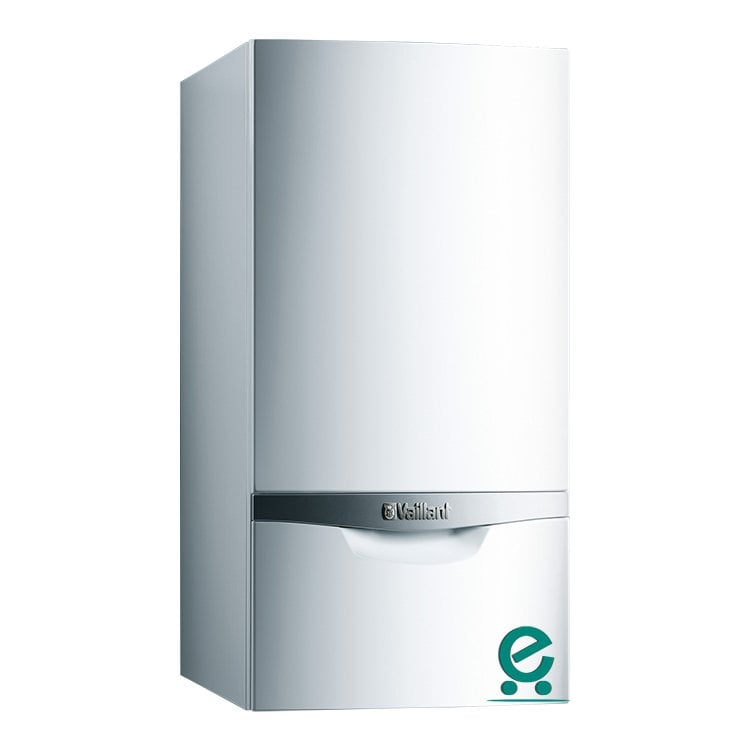

Vaillant VU 1006 ecoTEC plus Duvar Tipi Yoğuşmalı Kazan
Satış Fiyatı
219.209,06 TL
(Kdv Dahil)
İndirimli Fiyatı
197.215,72 TL
(Kdv Dahil)
100 kW duvar tipi yoğuşmalı kazan
VU 1006 ecoTEC plus Duvar Tipi Yoğuşmalı Kazan
Vaillant VU 1006 ecoTEC plus, yüksek ısı ihtiyacı bulunan apartman, site, otel, iş merkezi ve ticari bina projeleri için geliştirilmiş duvar tipi yoğuşmalı kazandır. Paslanmaz çelik integral eşanjörü, premix brülörü, geniş modülasyon aralığı ve kaskad sistem desteğiyle yüksek kapasiteyi kompakt bir gövdede sunar.
100 kW Kapasite Sınıfı 20,7–102,8 kW Güç Aralığı %109 Kısmi Yük Verimi 6 Bar Çalışma Basıncı 85 °C’ye Kadar Gidiş Suyu Tekli ve Kaskad Kullanım
01
Öne Çıkan Özellikler
Merkezi ısıtma projeleri için yüksek kapasite, verimli yanma teknolojisi ve esnek sistem kurulumu.
Integral yoğuşmalı eşanjör, yüksek ısı transferi, dayanıklılık ve uzun süreli işletme avantajı sağlar.
Yüzde 30 yükte yüzde 109 verim değeriyle değişken ısı ihtiyaçlarında ekonomik çalışmayı destekler.
Çok katlı bina ve merkezi sistem uygulamalarında daha geniş proje esnekliği sağlar.
Gaz ve havayı yanma öncesinde hassas biçimde karıştırarak kararlı, sessiz ve düşük emisyonlu yanma sağlar.
Ekran üzerinden çalışma sıcaklığı, sistem durumu ve arıza kodları kolayca takip edilebilir.
02
Temel Performans Değerleri
Farklı tesisat sıcaklıklarındaki anma ısıl güç aralıkları.
20,7–102,8 kW 50/30 °C güç aralığı
20–100 kW 60/40 °C güç aralığı
18,7–93,3 kW 80/60 °C güç aralığı
%109 Yüzde 30 yükte verim
Yoğuşmalı kazanlarda tesisat dönüş suyu sıcaklığının düşük tutulması verimliliği artırır. Dış hava kontrollü otomasyon, doğru hidrolik dengeleme ve düşük sıcaklıkta çalışan ısıtıcı yüzeyler yoğuşma performansını destekler.
03
Kaskad Sistem Avantajı
Birden fazla kazanın ihtiyaca göre sıralı ve modülasyonlu biçimde çalıştırılması.
- Tek kazanlı 100 kW sınıfı sistem
- İki kazanla 200 kW sınıfı kapasite
- Dört kazanla 400 kW sınıfı kapasite
- Altı kazanla 600 kW sınıfı kapasite
- Sekiz kazanla 800 kW sınıfı kapasite
- Kademeli kapasite kontrolü
- Düşük yüklerde verimli işletme
- Bakım sırasında sistem sürekliliği
- Harici boyler kontrolü
- Bina otomasyonuna uygun sistem çözümleri
Kaskad kapasitesi yalnızca kazanların nominal güçlerinin toplanmasıyla projelendirilmemelidir. Eş zamanlılık, yedekleme, baca basıncı, hidrolik kayıplar, boyler yükü ve işletme senaryosu mühendislik hesabına dâhil edilmelidir.
04
Kullanım Alanları
Yüksek ve değişken ısı ihtiyacına sahip merkezi sistem projeleri.
KONUT
Apartman, Rezidans ve Siteler
Ortak kazan dairesi bulunan çok daireli konutlarda merkezi ısıtma ve boylerli sıcak su sistemlerinde kullanılabilir.
TİCARİ
Otel, Ofis ve İş Merkezleri
Gün içerisinde değişken ısı ihtiyacı oluşan ticari yapılarda modülasyonlu ve kaskad işletme avantajı sunar.
KAMU
Okul ve Sağlık Yapıları
Büyük hacimli eğitim, sağlık ve kamu binalarında tekli veya çok kazanlı sistem olarak projelendirilebilir.
05
Gerekli Sistem Bileşenleri
Kazan, projeye uygun yardımcı ekipmanlarla birlikte eksiksiz bir merkezi sistem oluşturur.
- Uygun kapasitede kazan pompa grubu
- Hidrolik denge kabı veya plakalı eşanjör
- Kaskad kolektör ve bağlantı setleri
- Kaskad kontrol modülleri
- Dış hava kontrollü sistem regülatörü
- Harici sıcak kullanım suyu boyleri
- Boyler pompası ve boyler sensörü
- 110/160 mm uygun atık gaz sistemi
- Yoğuşma suyu gideri ve nötralizasyon çözümü
- Genleşme tankı ve emniyet ekipmanları
- Hava ve tortu ayırıcı
- Doğal gaz hattı ve basınç kontrolü
Kazan satış fiyatına pompa grubu, baca, kontrol cihazı, boyler, kaskad seti, hidrolik ekipman, montaj ve devreye alma hizmetlerinin dâhil olup olmadığı sipariş öncesinde açıkça belirtilmelidir.
06
Teknik Özellikler
VU TR 1006/5-5 modelinin temel teknik ve performans değerleri.
| Ürün adı | VU 1006 ecoTEC plus Duvar Tipi Yoğuşmalı Kazan |
|---|---|
| Resmî model | VU TR 1006/5-5 |
| Vaillant ürün numarası | 0010010778 |
| Site stok kodu | 10010778-VU1006/5-5 |
| Cihaz tipi | Yalnız ısıtma amaçlı duvar tipi yoğuşmalı kazan |
| 50/30 °C anma ısıl güç | 20,7–102,8 kW |
| 60/40 °C anma ısıl güç | 20–100 kW |
| 80/60 °C anma ısıl güç | 18,7–93,3 kW |
| 50/30 °C nominal verim | %108 |
| 60/40 °C nominal verim | %105 |
| 80/60 °C nominal verim | %98 |
| Yüzde 30 yükte verim | %109 |
| Azami ısıl yük | 95,2 kW alt ısıl değer üzerinden |
| En düşük ısıl yük | 19,2 kW alt ısıl değer üzerinden |
| Azami gidiş sıcaklığı | 85 °C |
| Gidiş sıcaklığı ayar aralığı | 30–85 °C |
| Azami çalışma basıncı | 6 bar |
| Sirkülasyon suyu miktarı | ΔT 23 K’de yaklaşık 3.740 litre/saat |
| Doğal gaz bağlantı değeri | Azami yaklaşık 10,1 m³/saat |
| Gaz bağlantısı | R 1 |
| Kalorifer bağlantıları | G 1 1/4 inç |
| Atık gaz bağlantısı | 110/160 mm |
| NOx sınıfı | Sınıf 6 |
| Elektrik bağlantısı | 230 V / 50 Hz |
| Minimum elektrik tüketimi | 18 W |
| Azami elektrik tüketimi | 160 W |
| Standby tüketimi | 2 W’tan düşük |
| Koruma sınıfı | IPX4D |
| Ölçüler | 480 × 960 × 603 mm |
| Net ağırlık | Pompa grubu olmadan yaklaşık 86 kg |
| Garanti | 24 ay |
Bu ürün kombi değil, yalnız ısıtma amaçlı kazandır. Sıcak kullanım suyu hazırlanması için uygun hacimde harici boyler, boyler pompası, sıcaklık sensörü ve sistem kontrol ekipmanları gerekir.
07
Baca ve Montaj Bilgileri
Atık gaz sistemi cihaz kapasitesine ve uygulama şekline göre projelendirilmelidir.
- 110/160 mm yanma havası ve atık gaz bağlantısı
- Dikey çatı çıkışında uygun koşullarda 20 metreye kadar
- Yatay çıkışta uygun koşullarda 18 metreye kadar
- Kaskad sistemler için ortak baca çözümü
- Ortam havasına bağlı veya bağımsız uygulamalar
- Yoğuşma suyuna dayanıklı baca malzemesi
- Projeye göre baca çekvalfi ve kolektör kullanımı
- Yoğuşma suyu tahliye ve nötralizasyon hattı
Belirtilen baca uzunlukları kullanılan dirsek, bağlantı şekli, şaft yapısı ve montaj tipine göre azalabilir. Kesin baca hesabı güncel Vaillant teknik dokümanı ve yetkili proje üzerinden yapılmalıdır.
08
Keşif ve Projelendirme
Kazan kapasitesi ve sistem ekipmanları binanın gerçek ihtiyacına göre belirlenmelidir.
- Binanın hesaplanan toplam ısı kaybı
- Isıtılan net ve brüt kullanım alanı
- Şehir ve dış hava tasarım sıcaklığı
- Radyatör, fan-coil veya yerden ısıtma sistemi
- Binanın statik yüksekliği
- Mevcut kazan dairesi ve baca yapısı
- Sıcak kullanım suyu ve boyler ihtiyacı
- Tekli veya kaskad sistem tercihi
- Pompa debisi ve basma yüksekliği
- Doğal gaz hattı kapasitesi
- Elektrik ve otomasyon altyapısı
- Yedekleme ve işletme senaryosu
Kazan seçimi yalnızca toplam metrekare üzerinden yapılmamalıdır. Isı kaybı, sıcak su yükü, eş zamanlılık, kazan yedeklemesi, tesisat sıcaklığı ve kullanım saatleri birlikte değerlendirilmelidir.
09
Sık Sorulan Sorular
Satın alma ve projelendirme öncesinde bilinmesi gerekenler.
VU 1006 kombi midir?
Hayır. Yalnız ısıtma amacıyla kullanılan duvar tipi yoğuşmalı kazandır.
Sıcak kullanım suyu hazırlayabilir mi?
Uygun harici boyler, boyler pompası, sensör ve kontrol sistemiyle sıcak kullanım suyu hazırlanabilir.
Sürekli 100 kW güçte mi çalışır?
Hayır. Isı ihtiyacına göre kapasitesini belirli güç aralığında otomatik olarak ayarlar.
Kaskad sistemde kullanılabilir mi?
Evet. Uygun hidrolik, kontrol ve baca sistemiyle birden fazla kazan birlikte çalıştırılabilir.
Sekiz kazan kaç kW kapasite sağlar?
Sekiz adet 100 kW sınıfı VU 1006 kazan, nominal olarak yaklaşık 800 kW toplam kapasite oluşturur.
Pompa cihazla birlikte gelir mi?
Pompa grubu ve hidrolik bağlantı ekipmanlarının paket içeriğine dâhil olup olmadığı sipariş öncesinde kontrol edilmelidir.
Çok katlı binalarda kullanılabilir mi?
6 bar çalışma basıncı avantaj sağlar. Yüksek statik basınç bulunan projelerde sistem ayrımı veya plakalı eşanjör gerekebilir.
Kaç metrekare alanı ısıtır?
Sabit bir metrekare değeri verilemez. Binanın gerçek ısı kaybı ve çalışma koşulları hesaplanmalıdır.
