Ø80 mm iç boru, kombide oluşan atık gazların güvenli şekilde dış ortama taşınmasına yardımcı olur.
Vaillant Yoğuşmalı Kombi Hava Akım Boru Seti (Ø 80/125)
Satış Fiyatı
5.250,00 TL
(Kdv Dahil)
İndirimli Fiyatı
4.500,00 TL
(Kdv Dahil)
```
Atık Gaz Tahliyesi
Temiz Yanma Havası
Konsantrik Sistem
Uzun Baca Hattı Seçeneği
Orijinal Sistem Uyumu
Komple Set İçeriği
```
Orijinal Vaillant baca sistemi
Vaillant Yoğuşmalı Kombi Hava Akım Boru Seti Ø80/125
Vaillant Yoğuşmalı Kombi Hava Akım Boru Seti Ø80/125, uyumlu Vaillant yoğuşmalı kombilerde yanma için gerekli temiz havanın dış ortamdan alınmasını ve oluşan atık gazın güvenli biçimde dışarı tahliye edilmesini sağlayan yatay konsantrik baca sistemidir. Geniş çaplı yapısıyla uzun baca hatlarının gerektiği uygun projelerde kullanılabilir.
Ø80/125 mm Ürün Kodu: 303209 Yatay Duvar / Çatı Geçişi 87° Bağlantı Dirseği 2 Adet Duvar Rozeti Orijinal Vaillant Aksesuarı
01
Ürünün Öne Çıkan Avantajları
Geniş çaplı ve güvenli konsantrik baca çözümü.
Ø125 mm dış boru, yanma için gerekli temiz havanın dış ortamdan kombiye ulaştırılmasını sağlar.
Temiz hava girişi ve atık gaz çıkışı, iç içe geçen iki ayrı kanal üzerinden gerçekleştirilir.
Uygun kombi ve proje koşullarında Ø60/100 sisteme göre daha uzun baca mesafelerine imkân sağlayabilir.
Vaillant’ın uyumlu cihaz ve baca aksesuarlarıyla doğru bağlantı kurulmasına yardımcı olur.
Geçiş borusu, dirsek, rozet ve bağlantı kelepçelerini tek ürün grubu altında sunar.
02
Ø80/125 Konsantrik Sistem Nasıl Çalışır?
Yanma havası ile atık gaz birbirinden ayrılmış iki kanalda ilerler.
YANMA HAVASI
Dış Kanal: Ø125 mm
Kombinin çalışması için gerekli temiz hava, dış boru ile iç boru arasındaki kanaldan dış ortamdan alınır.
ATIK GAZ
İç Kanal: Ø80 mm
Yanma sonucunda oluşan atık gaz, iç bölümdeki boru üzerinden yatay çıkış terminaline taşınır.
Hermetik çalışma: Yanma havası yaşam alanından alınmaz. Temiz hava dış ortamdan alınırken atık gaz ayrı iç kanal üzerinden dışarı gönderilir.
03

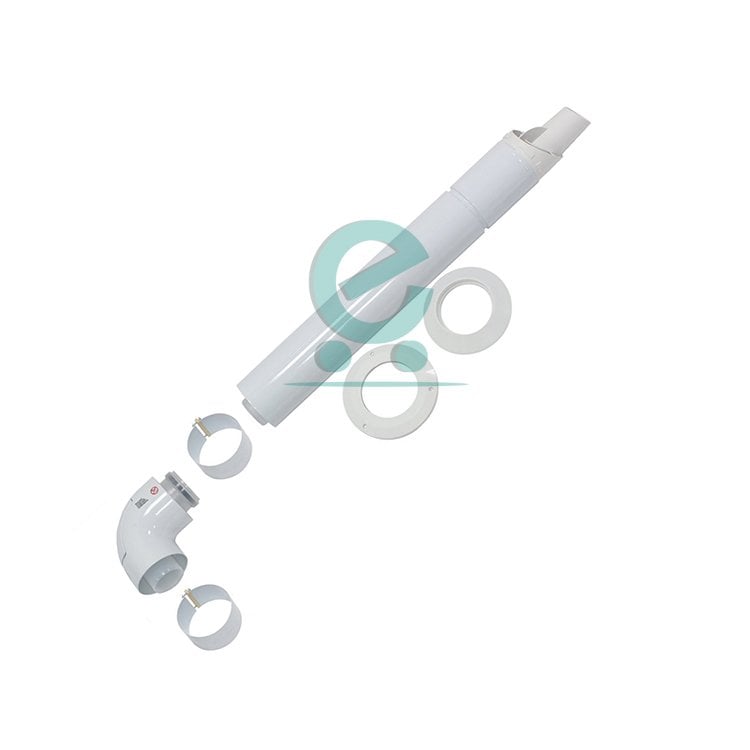

Set İçeriği
Vaillant 303209 yatay Ø80/125 hava akım boru seti parçaları.
— Yatay Geçiş Borusu Ø80/125 duvar veya uygun çatı geçişi
⌝ 87° Dirsek Kombi ile yatay hat bağlantısı
○ 2 Adet Duvar Rozeti İç ve dış duvar yüzeyi için Ø125
⊚ 2 Adet Kelepçe 70 mm hava borusu bağlantı kelepçesi
Paket kontrolü: Üretim tarihi ve stok koduna göre kutu içeriğinde değişiklik bulunabilir. Sipariş öncesinde ürün kodu ve paket içeriği teyit edilmelidir.
04
Teknik Özellikler
Vaillant Ø80/125 yatay yanma havası ve atık gaz sistemi.
| Ürün adı | Vaillant Yoğuşmalı Kombi Hava Akım Boru Seti |
|---|---|
| Ürün kodu | 303209 |
| Ürün tipi | Yatay konsantrik yanma havası ve atık gaz seti |
| Boru çapı | Ø80/125 mm |
| İç kanal | Ø80 mm – atık gaz tahliyesi |
| Dış kanal | Ø125 mm – yanma havası girişi |
| Bağlantı dirseği | 87° konsantrik dirsek |
| Duvar rozetleri | 2 adet Ø125 rozet |
| Hava borusu kelepçeleri | 2 adet 70 mm kelepçe |
| Önerilen duvar deliği | Güncel kılavuza göre yaklaşık Ø130 mm |
| Yatay montaj eğimi | Cihaza doğru yaklaşık 3° |
| Kullanım amacı | Yanma havasını alma ve atık gazı yatay olarak tahliye etme |
| Montaj | Yetkili ve uzman kişiler tarafından yapılmalıdır |
| Marka | Vaillant |
05
Ø60/100 ile Ø80/125 Arasındaki Fark
Çap seçimi kombi modeline ve baca projesine göre yapılmalıdır.
Ø60/100
Standart Baca Uygulamaları
Kısa ve orta mesafeli standart yatay baca uygulamalarında yaygın olarak kullanılan daha kompakt sistemdir.
Ø80/125
Geniş Çaplı Baca Sistemi
Uygun cihazlarda daha düşük akış direnci ve daha uzun baca hattı gerektiren projeler için kullanılabilir.
Daha büyük baca çapı her kombiyle doğrudan uyumlu değildir. Gerekli adaptör, bağlantı şekli ve maksimum mesafe cihazın resmî baca kılavuzuna göre belirlenmelidir.
06
Hangi Durumlarda Tercih Edilir?
Uygun cihaz ve mühendislik hesabı gerektiren geniş çaplı baca uygulamaları.
- Standart Ø60/100 baca mesafesinin yetersiz kaldığı projelerde
- Uzun yatay baca hattı gereken uygun tesisatlarda
- Birden fazla dirsek kullanılan baca güzergâhlarında
- Üretici kılavuzunda Ø80/125 kullanımına izin verilen kombilerde
- Daha düşük baca akış direnci gereken uygulamalarda
- Yatay duvar veya uygun çatı çıkış sistemlerinde
07
Montajda Dikkat Edilmesi Gerekenler
Baca güvenliği doğru eğim, sabitleme ve sızdırmazlığa bağlıdır.
Kombi modeli doğrulanmalıdır
Kombinin Ø80/125 baca sistemini desteklediği ve gerekli adaptörün mevcut olduğu kontrol edilmelidir.
Toplam baca uzunluğu hesaplanmalıdır
Düz borular, dirsekler ve diğer bağlantı elemanları cihazın izin verdiği maksimum uzunluğa dâhil edilmelidir.
Duvar deliği uygun açılmalıdır
Güncel Vaillant montaj kılavuzundaki ölçüye göre yaklaşık Ø130 mm duvar geçiş deliği hazırlanmalıdır.
Yatay hatta doğru eğim verilmelidir
Yoğuşma suyunun cihaza dönebilmesi için yatay boru cihaza doğru yaklaşık 3° eğimli yerleştirilmelidir.
Bağlantılar kelepçelenmelidir
Hava borusu birleşme noktaları uygun 70 mm kelepçelerle güvenli biçimde sabitlenmelidir.
Sızdırmazlık kontrolü yapılmalıdır
İlk çalıştırma öncesinde contalar, dirsek, boru bağlantıları ve atık gaz hattı uzman tarafından kontrol edilmelidir.
Güvenlik uyarısı: Hatalı baca montajı atık gazın yaşam alanına sızmasına ve karbonmonoksit tehlikesine neden olabilir. Montaj yalnızca yetkili ve uzman kişiler tarafından yapılmalıdır.
08
Sık Sorulan Sorular
Sipariş ve montaj öncesinde bilinmesi gerekenler.
Vaillant Ø80/125 hava akım boru setinin ürün kodu nedir?
Resmî Vaillant dokümanında yatay Ø80/125 setin ürün kodu 303209 olarak belirtilmektedir.
Ø80/125 ne anlama gelir?
İç atık gaz borusunun çapı 80 mm, dış yanma havası borusunun çapı ise 125 mm’dir.
Setin içinde hangi parçalar bulunur?
Yatay geçiş borusu, 87° dirsek, iki adet Ø125 duvar rozeti ve iki adet 70 mm hava borusu kelepçesi bulunur.
Her Vaillant kombiye uyar mı?
Hayır. Kombinin Ø80/125 baca sistemini desteklemesi ve gerekli cihaz bağlantı adaptörüne sahip olması gerekir.
Ø60/100 sistem yerine doğrudan kullanılabilir mi?
Her cihazda doğrudan değişim yapılamaz. Kombi bağlantısı, adaptör ve baca projesi kontrol edilmelidir.
Maksimum baca uzunluğu kaç metredir?
Tek bir sabit değer yoktur. Maksimum uzunluk kombi modeli, kapasitesi, kullanılan dirsekler ve çıkış tipine göre değişir.
Yatay boru hangi yöne eğimli olmalıdır?
Yoğuşma suyunun cihaza dönebilmesi için yatay boru kombiye doğru yaklaşık 3° eğimli monte edilmelidir.
Duvar deliği kaç milimetre olmalıdır?
Güncel Vaillant montaj kılavuzunda Ø80/125 sistem için yaklaşık 130 mm delik çapı belirtilmektedir.
Uzatma borusu eklenebilir mi?
Uyumlu Ø80/125 Vaillant uzatma ve dirsekleri kullanılabilir. Toplam eşdeğer uzunluk cihaz sınırını aşmamalıdır.
Montajını kullanıcı yapabilir mi?
Hayır. Atık gaz sistemi güvenlik nedeniyle yetkili ve uzman kişiler tarafından monte edilmelidir.
