Kombide oluşan atık gazların Ø80 mm iç kanal üzerinden çatı seviyesinin üzerine taşınmasını sağlar.
Vaillant Yoğuşmalı Kombi Dikey Hava Akım Boru Seti (Ø 80/125)
Satış Fiyatı
7.000,00 TL
(Kdv Dahil)
İndirimli Fiyatı
4.500,00 TL
(Kdv Dahil)
```
Dikey Atık Gaz Tahliyesi
Temiz Yanma Havası
Konsantrik Yapı
Uzun Baca Hatlarına Uygunluk
Çatı Uygulaması
Orijinal Sistem Uyumu
```
Orijinal Vaillant çatı çıkış sistemi

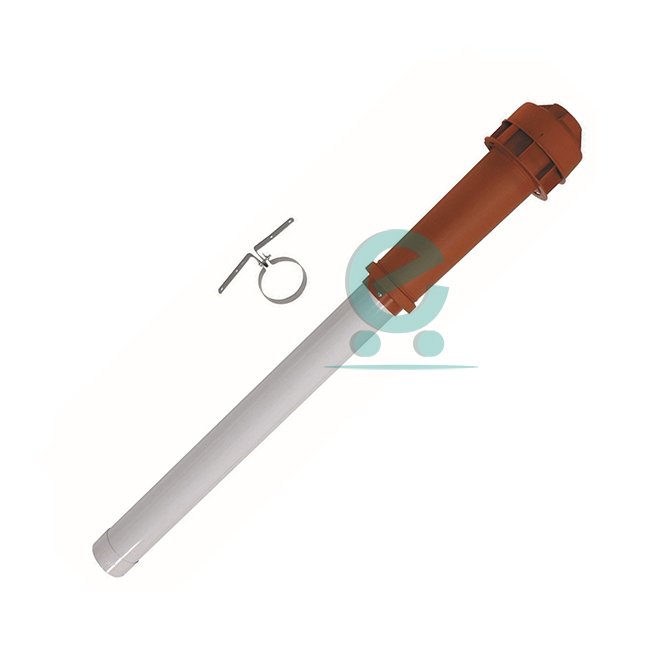

Vaillant Yoğuşmalı Kombi Dikey Hava Akım Boru Seti Ø80/125
Vaillant Yoğuşmalı Kombi Dikey Hava Akım Boru Seti Ø80/125, uyumlu Vaillant yoğuşmalı kombilerde yanma havasının çatı üzerinden dış ortamdan alınmasını ve oluşan atık gazın dikey olarak güvenli biçimde tahliye edilmesini sağlayan geniş çaplı konsantrik baca sistemidir. Uygun bağlantı ve çatı geçiş aksesuarlarıyla düz veya eğimli çatılarda kullanılabilir.
Ø80/125 mm Dikey Çatı Çıkışı Ürün Kodu: 303200 / 303201 Konsantrik Sistem Düz ve Eğimli Çatı Orijinal Vaillant Aksesuarı
01
Ürünün Öne Çıkan Avantajları
Uzun ve geniş çaplı baca projelerinde güvenli dikey çıkış çözümü.
Yanma için gerekli dış ortam havası Ø125 mm dış kanal üzerinden kombiye ulaştırılır.
Yanma havası ve atık gaz, iç içe geçen ancak birbirinden ayrılmış iki kanal içerisinde taşınır.
Uygun cihazlarda geniş çap sayesinde uzun baca güzergâhlarının projelendirilmesine imkân sağlayabilir.
Uygun çatı kaidesi veya çatı geçiş elemanıyla düz ve eğimli çatılarda kullanılabilir.
Vaillant’ın uyumlu bağlantı, uzatma ve dirsek parçalarıyla doğru baca sistemi kurulmasına yardımcı olur.
02
Ø80/125 Dikey Baca Sistemi Nasıl Çalışır?
Temiz hava ve atık gaz ayrı kanallarda dikey yönde hareket eder.
YANMA HAVASI
Dış Kanal: Ø125 mm
Kombinin çalışması için gerekli temiz hava, çatı terminalinden alınarak dış kanal üzerinden cihazın yanma bölümüne taşınır.
ATIK GAZ
İç Kanal: Ø80 mm
Yanma sonucunda oluşan atık gaz, iç bölümdeki Ø80 mm kanal üzerinden çatı seviyesinin üzerine tahliye edilir.
Hermetik çalışma: Yanma havası yaşam alanından alınmaz. Temiz hava dış ortamdan alınırken atık gaz ayrı iç kanal üzerinden dışarı taşınır.
03
Ürün Kodu ve Renk Seçenekleri
Sipariş sırasında çatı kaplamasına uygun seçenek tercih edilmelidir.
Siyah Dikey Çatı Geçişi Vaillant ürün kodu: 303200
Kırmızı Dikey Çatı Geçişi Vaillant ürün kodu: 303201
Kod kontrolü: Ürün kodlarının renk karşılığı, üretim dönemi veya güncel stok etiketiyle birlikte sipariş öncesinde teyit edilmelidir.
04
Teknik Özellikler
Vaillant Ø80/125 konsantrik dikey çatı geçiş sistemi.
| Ürün adı | Vaillant Yoğuşmalı Kombi Dikey Hava Akım Boru Seti |
|---|---|
| Ürün kodları | 303200 ve 303201 |
| Ürün tipi | Dikey konsantrik yanma havası ve atık gaz çatı geçişi |
| Boru çapı | Ø80/125 mm |
| İç kanal | Ø80 mm – atık gaz tahliyesi |
| Dış kanal | Ø125 mm – yanma havası girişi |
| Montaj yönü | Dikey |
| Çatı tipi | Uygun ek aksesuarlarla düz veya eğimli çatı |
| Kullanım amacı | Yanma havasını çatıdan almak ve atık gazı dikey tahliye etmek |
| Uyumlu sistem | Ø80/125 bağlantıya izin verilen Vaillant yoğuşmalı kombiler |
| Uzatma imkânı | Uyumlu Ø80/125 uzatma ve dirsek parçalarıyla |
| Marka | Vaillant |
| Montaj | Yetkili ve uzman kişiler tarafından yapılmalıdır |
Ürünün net toplam uzunluğu ve paket içeriği stok kodu ile üretim dönemine göre teyit edilmelidir.
05
Düz ve Eğimli Çatı Uygulamaları
Çatı tipine uygun geçiş ve su izolasyonu elemanı kullanılmalıdır.
EĞİMLİ ÇATI
Kiremit veya Eğimli Çatı Geçişi
Terminal, uygun Vaillant çatı geçiş kiremidi veya adaptörü içerisinden geçirilerek çatı konstrüksiyonuna dik biçimde sabitlenir.
DÜZ ÇATI
Düz Çatı Kaidesi
Düz çatılarda uygun kaide ve su yalıtım bileşenleri kullanılarak terminalin güvenli ve sızdırmaz biçimde konumlandırılması gerekir.
Çatı izolasyonu: Geçiş noktasında hatalı su yalıtımı yapılması yağmur suyunun bina içerisine girmesine neden olabilir. İzolasyon profesyonel uygulamacı tarafından tamamlanmalıdır.
06
Ø60/100 ile Ø80/125 Dikey Set Arasındaki Fark
Baca çapı cihaz ve proje koşullarına göre seçilmelidir.
- Ø80/125 sistem daha geniş iç ve dış kanal çapına sahiptir
- Uygun cihazlarda daha uzun baca hatlarına imkân sağlayabilir
- Daha büyük bağlantı ve çatı geçiş alanı gerektirir
- Her Ø60/100 cihaz doğrudan Ø80/125 sisteme bağlanamaz
- Bağlantı adaptörü ihtiyacı cihaz modeline göre değişir
- Maksimum uzunluk kombi kılavuzuna göre hesaplanmalıdır
07
Hangi Vaillant Kombilerle Kullanılabilir?
Kesin uyumluluk cihazın tam model koduyla doğrulanmalıdır.
ecoTEC intro ecoTEC pure ecoTEC pro ecoTEC plus ecoTEC exclusive ecoTEC plus 48–65 kW Ø80/125 uyumlu Vaillant cihazlar
Uyumluluk uyarısı: Ürün ailesi, kapasite, üretim yılı ve cihaz bağlantı çapına göre adaptör ihtiyacı veya izin verilen maksimum baca uzunluğu değişebilir.
08
Montajda Dikkat Edilmesi Gerekenler
Çatı çıkışının güvenliği doğru sabitleme ve sızdırmazlığa bağlıdır.
Cihaz uyumluluğu kontrol edilmelidir
Kombinin Ø80/125 dikey çatı geçiş sistemini desteklediği resmî cihaz ve baca kılavuzundan doğrulanmalıdır.
Baca uzunluğu hesaplanmalıdır
Terminal, uzatma boruları ve kullanılan dirseklerin eşdeğer uzunluğu toplam baca hesabına dâhil edilmelidir.
Çatı geçiş noktası belirlenmelidir
Terminalin güvenli sabitlenebileceği ve gerekli mesafelerin korunabileceği uygun çatı noktası seçilmelidir.
Terminal dik konumlandırılmalıdır
Dikey çatı geçişi teraziyle hizalanmalı ve çatı konstrüksiyonuna uygun kelepçeyle sabitlenmelidir.
Çatı izolasyonu tamamlanmalıdır
Yağmur ve kar suyuna karşı geçiş noktası uygun izolasyon malzemeleriyle sızdırmaz hâle getirilmelidir.
Atık gaz hattı kontrol edilmelidir
İlk çalıştırmadan önce contalar, kelepçeler ve tüm atık gaz bağlantıları uzman tarafından kontrol edilmelidir.
Güvenlik uyarısı: Hatalı baca montajı atık gazın yaşam alanına sızmasına ve karbonmonoksit tehlikesine neden olabilir. Montaj yalnızca yetkili ve uzman kişilerce yapılmalıdır.
09
Sık Sorulan Sorular
Sipariş ve montaj öncesinde bilinmesi gerekenler.
Vaillant Ø80/125 dikey setin ürün kodu nedir?
Resmî Vaillant baca dokümanlarında dikey çatı geçişi için 303200 ve 303201 sistem ürün kodları belirtilmektedir.
Ø80/125 ne anlama gelir?
İç atık gaz kanalının çapı 80 mm, dış yanma havası kanalının çapı ise 125 mm’dir.
Her Vaillant kombiye uyar mı?
Hayır. Kombinin Ø80/125 baca sistemini desteklemesi ve gerekli bağlantı parçasına sahip olması gerekir.
Düz çatıda kullanılabilir mi?
Evet. Uygun düz çatı kaidesi ve profesyonel su izolasyonu ile kullanılabilir.
Eğimli çatıda kullanılabilir mi?
Evet. Uygun çatı geçiş kiremidi veya adaptörüyle eğimli çatılarda uygulanabilir.
Maksimum baca uzunluğu kaç metredir?
Tek bir sabit değer yoktur. Kombi modeli, kapasite, uzatmalar ve kullanılan dirsek sayısına göre değişir.
Uzatma borusu eklenebilir mi?
Uyumlu Ø80/125 Vaillant uzatma boruları kullanılabilir. Toplam uzunluk cihaz sınırını aşmamalıdır.
Renk seçenekleri var mı?
Resmî ürün gruplarında siyah ve kırmızı çatı terminali seçenekleri bulunabilir. Kod ve renk sipariş öncesinde teyit edilmelidir.
Çatı geçiş kaidesi kutuya dâhil midir?
Çatı tipine göre düz çatı kaidesi veya eğimli çatı geçiş parçası ayrıca gerekebilir. Kutu içeriği kontrol edilmelidir.
Montajını kullanıcı yapabilir mi?
Hayır. Atık gaz sistemi ve çatı izolasyonu yetkili ve uzman kişiler tarafından uygulanmalıdır.
