Kombide oluşan atık gazların iç boru üzerinden çatı seviyesinin üzerine taşınmasına yardımcı olur.
Vaillant Yoğuşmalı Kombi Dikey Hava Akım Boru Seti (Ø 60/100)
Satış Fiyatı
4.500,00 TL
(Kdv Dahil)
İndirimli Fiyatı
4.000,00 TL
(Kdv Dahil)
```
Dikey Atık Gaz Tahliyesi
Dış Ortamdan Yanma Havası
Konsantrik Yapı
Düz ve Eğimli Çatı Uyumu
Orijinal Sistem Uyumu
Profesyonel Görünüm
```
Orijinal Vaillant çatı çıkış sistemi

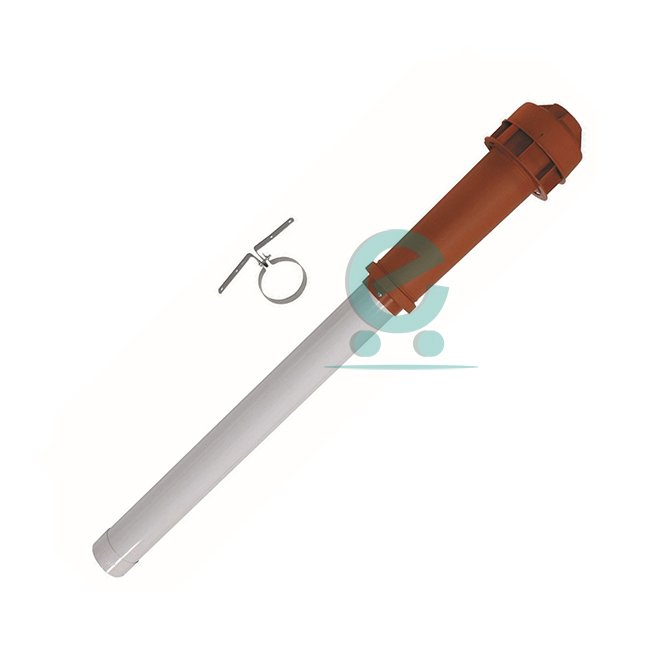

Vaillant Yoğuşmalı Kombi Dikey Hava Akım Boru Seti Ø 60/100
Vaillant Yoğuşmalı Kombi Dikey Hava Akım Boru Seti Ø 60/100, uyumlu Vaillant yoğuşmalı kombilerin yanma havasını çatı üzerinden dış ortamdan almasını ve oluşan atık gazı dikey şekilde güvenle tahliye etmesini sağlayan konsantrik çatı geçiş sistemidir. Düz veya eğimli çatı uygulamalarında, uygun çatı bağlantı aksesuarlarıyla birlikte kullanılabilir.
Ø 60/100 mm Dikey çatı çıkışı Konsantrik sistem Siyah ve kırmızı seçenek Yaklaşık 1.463 mm Orijinal Vaillant aksesuarı
01
Ürünün Öne Çıkan Avantajları
Çatı üzerinden güvenli hava girişi ve atık gaz tahliyesi sağlar.
Yanma için gereken temiz havanın dış boru ile iç boru arasındaki kanaldan alınmasını sağlar.
Temiz hava girişi ve atık gaz çıkışı, iç içe geçen iki ayrı kanal üzerinden tek sistemde gerçekleştirilir.
Uygun çatı kaidesi veya çatı kiremidi aksesuarıyla farklı çatı yapılarına uygulanabilir.
Uyumlu Vaillant cihazlarda doğru bağlantı ve sistem bütünlüğü oluşturmak amacıyla geliştirilmiştir.
Siyah veya kırmızı üst bölüm seçenekleriyle farklı çatı kaplamalarına uyumlu bir görünüm sunar.
02
Ø 60/100 Dikey Baca Sistemi Nasıl Çalışır?
Yanma havası ve atık gaz birbirinden ayrılmış iki kanalda hareket eder.
YANMA HAVASI
Dış Boru: Ø 100 mm
Kombinin çalışması için gereken temiz hava, dikey terminal üzerinden dış ortamdan alınarak cihazın yanma bölümüne taşınır.
ATIK GAZ
İç Boru: Ø 60 mm
Yanma sonucunda meydana gelen atık gazlar, sistemin iç kısmındaki Ø 60 mm borudan çatı seviyesinin üzerine tahliye edilir.
Hermetik çalışma prensibi: Yanma havası yaşam alanından alınmaz. Temiz hava dış ortamdan alınırken atık gaz ayrı iç kanaldan dışarı taşınır.
03
Set İçeriği
Vaillant’ın resmî dikey çatı geçiş setinin temel parçaları.
↑ Dikey Çatı Geçişi Ø 60/100 konsantrik terminal
⊓ Sabitleme Kelepçesi Çatı konstrüksiyonuna sabitleme
○ 48 mm Hava Borusu Kelepçesi Bağlantı noktasının güvenli sabitlenmesi
Ek aksesuar uyarısı: Eğimli çatı uygulamalarında uygun çatı kiremidi/geçiş parçası; düz çatılarda ise uygun düz çatı kaidesi ayrıca gerekebilir. Bu parçaların set içeriğine dâhil olup olmadığı sipariş öncesinde teyit edilmelidir.
04
Renk ve Ürün Kodu Seçenekleri
Çatı kaplamasına uygun siyah veya kırmızı terminal seçilebilir.
Siyah – RAL 9005 Vaillant ürün kodu: 0020220656
Kırmızı – RAL 8023 Vaillant ürün kodu: 0020220657
Sipariş sırasında çatı kaplamasına uygun renk ve doğru Vaillant ürün kodu seçilmelidir.
05
Teknik Özellikler
Ø 60/100 mm dikey yanma havası ve atık gaz çatı geçiş sistemi.
| Ürün adı | Vaillant Yoğuşmalı Kombi Dikey Hava Akım Boru Seti |
|---|---|
| Ürün tipi | Dikey konsantrik yanma havası ve atık gaz çatı geçişi |
| Boru çapı | Ø 60/100 mm |
| İç boru | Ø 60 mm – atık gaz tahliyesi |
| Dış boru | Ø 100 mm – yanma havası girişi |
| Toplam uzunluk | Yaklaşık 1.463 mm |
| Çatı üstündeki bölüm | Yaklaşık 926 mm |
| Alt bağlantı bölümü | Yaklaşık 550 mm |
| Siyah ürün kodu | 0020220656 – RAL 9005 |
| Kırmızı ürün kodu | 0020220657 – RAL 8023 |
| Eğimli çatı uygulaması | Uygun geçiş elemanıyla yaklaşık 20–50° çatı eğimi |
| Düz çatı uygulaması | Uygun düz çatı kaidesiyle kullanılabilir |
| Kullanım amacı | Dış ortamdan yanma havası alma ve atık gazı dikey tahliye etme |
| Montaj | Yetkili ve uzman kişiler tarafından yapılmalıdır |
| Marka | Vaillant |
06
Düz ve Eğimli Çatı Uygulamaları
Çatı yapısına göre doğru geçiş ve sızdırmazlık elemanı kullanılmalıdır.
EĞİMLİ ÇATI
Kiremit veya Eğimli Çatı Geçişi
Dikey terminal, uygun Vaillant çatı kiremidi/geçiş elemanından geçirilir ve çatı konstrüksiyonuna sabitleme kelepçesiyle dik konumda sabitlenir.
DÜZ ÇATI
Düz Çatı Kaidesi
Düz çatı uygulamasında uygun kaide ve sızdırmazlık bileşenleri kullanılmalı; su izolasyonu profesyonel şekilde tamamlanmalıdır.
Su izolasyonu: Çatı geçiş noktasında yapılacak hatalı izolasyon yağmur suyunun yapıya girmesine neden olabilir. Çatı sızdırmazlığı uzman uygulamacı tarafından tamamlanmalıdır.
07
Hangi Vaillant Kombilerle Kullanılabilir?
Kesin uyumluluk kombinin model kodu ve baca kılavuzuyla kontrol edilmelidir.
ecoTEC intro ecoTEC pure ecoTEC pro ecoTEC plus ecoTEC exclusive Ø 60/100 bağlantılı uyumlu cihazlar
Uyumluluk uyarısı: Aynı ürün ailesindeki farklı kapasite ve üretim tarihlerinde bağlantı adaptörü veya izin verilen maksimum baca uzunluğu değişebilir. Sipariş öncesinde cihazın tam model kodu kontrol edilmelidir.
08
Montajda Dikkat Edilmesi Gerekenler
Dikey baca sisteminin güvenliği doğru konumlandırma ve sabitlemeye bağlıdır.
Kombi modeli doğrulanmalıdır
Cihazın Ø 60/100 dikey çatı çıkış sistemini desteklediği ilgili baca ve montaj kılavuzundan kontrol edilmelidir.
Çatı geçiş noktası doğru seçilmelidir
Terminalin kombiye bağlanabilmesi ve gerekli boru mesafelerinin korunabilmesi için uygun konum belirlenmelidir.
Terminal tam dik konumlandırılmalıdır
Dikey çatı geçişi teraziyle hizalanmalı ve sabitleme kelepçesiyle çatı konstrüksiyonuna güvenli şekilde bağlanmalıdır.
Kar ve buz yükü değerlendirilmelidir
Yoğun kar alan eğimli çatılarda terminal mahyaya yakın konumlandırılmalı veya uygun kar tutucu önlemler alınmalıdır.
Maksimum baca uzunluğu hesaplanmalıdır
Kullanılan uzatma ve dirsekler cihazın izin verilen eşdeğer baca uzunluğunu etkiler. Hesap model kılavuzuna göre yapılmalıdır.
Sızdırmazlık kontrolü yapılmalıdır
Çatı izolasyonu, boru contaları, bağlantı kelepçeleri ve atık gaz hattı ilk çalıştırmadan önce kontrol edilmelidir.
Güvenlik uyarısı: Hatalı atık gaz montajı, karbonmonoksit ve yangın riski oluşturabilir. Montaj işlemleri yalnızca yetkili ve uzman kişiler tarafından yapılmalıdır.
09
Neden Orijinal Vaillant Dikey Baca Seti?
Kombi ile baca sistemi aynı güvenlik bütününün parçalarıdır.
- Vaillant cihaz bağlantı ölçülerine uygun yapı
- Yanma havası ve atık gaz kanallarının ayrılması
- Siyah ve kırmızı renk seçenekleri
- Düz ve eğimli çatılara uygulanabilme
- Uyumlu uzatma ve dirseklerle sistem oluşturma
- Üretici baca kılavuzuna uygun montaj imkânı
10
Sık Sorulan Sorular
Sipariş ve montaj öncesinde en çok merak edilen bilgiler.
Ø 60/100 ne anlama gelir?
İç atık gaz borusunun çapı 60 mm, dış yanma havası borusunun çapı ise 100 mm’dir.
Dikey set bütün Vaillant kombilere uyar mı?
Hayır. Kombinin tam model kodu ve desteklediği baca bağlantı sistemi kontrol edilmelidir.
Siyah ve kırmızı model arasındaki fark nedir?
Temel çalışma özellikleri aynıdır. Fark, çatı üzerinde görünen üst bölümün rengi ve ürün kodudur.
Ürün kodları nelerdir?
Siyah RAL 9005 model 0020220656, kırmızı RAL 8023 model ise 0020220657 ürün koduna sahiptir.
Setin uzunluğu ne kadardır?
Dikey çatı geçişinin toplam uzunluğu yaklaşık 1.463 mm’dir.
Eğimli çatıda kullanılabilir mi?
Evet. Uygun çatı geçiş parçasıyla yaklaşık 20–50° eğimli çatılarda kullanılabilir.
Düz çatıda kullanılabilir mi?
Evet. Uygun düz çatı kaidesi ve profesyonel su izolasyonu ile uygulanabilir.
Dikey boru kısaltılabilir mi?
Vaillant kılavuzunun izin verdiği alt bölüm, hava ve atık gaz boruları aynı ölçüde olacak şekilde uzman tarafından kısaltılabilir.
İlave uzatma kullanılabilir mi?
Uyumlu Vaillant uzatma boruları kullanılabilir. Toplam uzunluk cihazın izin verilen baca sınırını aşmamalıdır.
Çatı geçiş parçası setin içinde midir?
Çatı kiremidi veya düz çatı kaidesi uygulamaya göre ayrıca gerekebilir. Paket içeriği sipariş öncesinde teyit edilmelidir.
Montajını kullanıcı yapabilir mi?
Hayır. Atık gaz sistemi ve çatı izolasyonu güvenlik nedeniyle uzman kişiler tarafından uygulanmalıdır.
Sipariş için hangi bilgiler gereklidir?
Kombinin tam model kodu, çatı tipi, gerekli toplam baca uzunluğu ve istenen terminal rengi paylaşılmalıdır.
