Kombi ile baca çıkış noktası arasındaki konsantrik hattın yaklaşık yarım metre uzatılmasını sağlar.

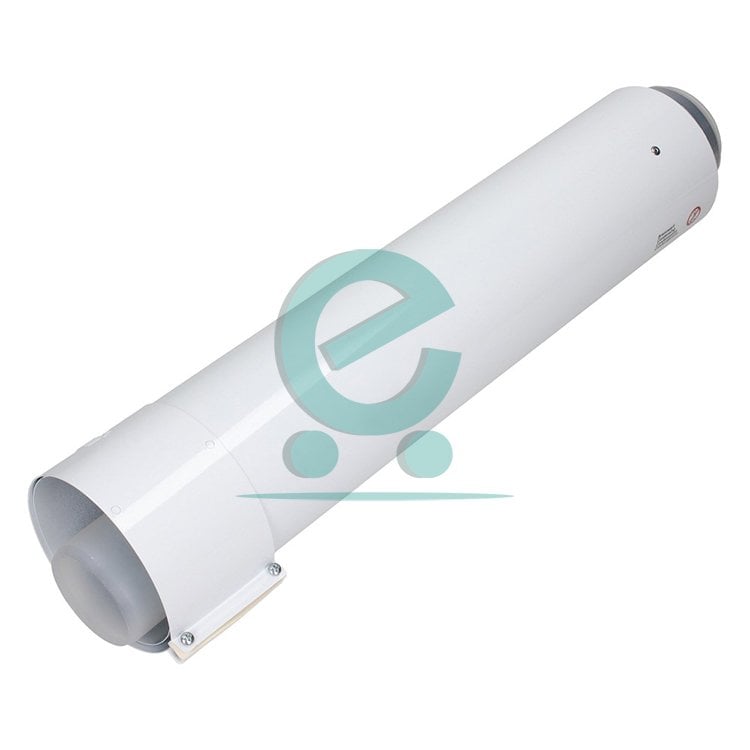

Vaillant Yoğuşmalı Kombi Baca Uzatması 0,5 m Ø 60/100
Satış Fiyatı
1.750,00 TL
(Kdv Dahil)
İndirimli Fiyatı
1.500,00 TL
(Kdv Dahil)
Orijinal Vaillant baca aksesuarı
Vaillant Yoğuşmalı Kombi Baca Uzatması 0,5 m Ø 60/100
Vaillant Yoğuşmalı Kombi Baca Uzatması 0,5 m Ø 60/100, uyumlu Vaillant yoğuşmalı kombilerin konsantrik hava akım ve atık gaz sistemini yaklaşık 50 cm uzatmak için kullanılan orijinal baca aksesuarıdır. İç boru atık gazın tahliyesini, dış boru ise yanma havasının dış ortamdan alınmasını sağlar.
0,5 m Uzunluk Ø 60/100 mm Ürün Kodu: 303902 Konsantrik Sistem PP Atık Gaz Borusu Orijinal Vaillant Aksesuarı
01
Ürünün Öne Çıkan Avantajları
Standart baca mesafesinin yetersiz kaldığı uygulamalarda güvenli uzatma çözümü sunar.
Yanma havası ve atık gaz, birbirinden ayrılmış iki kanal üzerinden aynı boru sistemi içerisinde taşınır.
Ø 60 mm iç boru, kombide oluşan atık gazın sistem çıkışına güvenli biçimde taşınmasına yardımcı olur.
Ø 100 mm dış boru, yanma için gereken dış ortam havasının kombiye taşınmasını sağlar.
Uyumlu Vaillant baca bileşenleriyle doğru birleşme ve sızdırmazlık sağlamaya yardımcı olur.
Üretici montaj kurallarına uygun olarak iç ve dış borular gerekli ölçüde kısaltılabilir.
02
Ø 60/100 Baca Uzatması Nasıl Çalışır?
İki ayrı hava akışı tek konsantrik boru içerisinde ilerler.
YANMA HAVASI
Dış Boru: Ø 100 mm
Kombinin yanma için ihtiyaç duyduğu temiz hava, dış boru ile iç boru arasındaki kanaldan dış ortamdan alınır.
ATIK GAZ
İç Boru: Ø 60 mm
Yanma sonucunda oluşan atık gaz, iç bölümdeki PP boru üzerinden baca çıkışına taşınır.
Ürün işlevi: Bu ürün tek başına bir baca çıkış seti değildir. Mevcut ve uyumlu Ø 60/100 Vaillant baca sistemini uzatmak için kullanılan ara bağlantı elemanıdır.
03
Hangi Durumlarda Kullanılır?
Kombi ile çıkış noktası arasındaki mesafenin standart setten uzun olduğu uygulamalar.
- Standart yatay baca setinin kısa kaldığı uygulamalar
- Kombi ile dış duvar arasında ilave mesafe bulunduğunda
- Dikey çatı çıkışına ulaşmak için ek boru gerektiğinde
- Dirsek sonrası düz hat mesafesinin uzatılması gerektiğinde
- Şaft bağlantılı baca sistemlerinde uygun proje kapsamında
- Orijinal Ø 60/100 Vaillant baca sistemi kullanılan projelerde
Proje uyarısı: Gerekli uzatma miktarı göz kararıyla belirlenmemelidir. Toplam baca uzunluğu ve kullanılan dirseklerin eşdeğer uzunluğu, kombinin baca kılavuzundaki sınırlar içerisinde kalmalıdır.
04
Teknik Özellikler
Vaillant Ø 60/100 mm hermetik PP baca uzatma elemanı.
| Ürün adı | Vaillant Yoğuşmalı Kombi Baca Uzatması 0,5 m |
|---|---|
| Ürün kodu | 303902 |
| Ürün tipi | Konsantrik hermetik baca uzatma borusu |
| Nominal uzunluk | 0,5 metre / yaklaşık 500 mm |
| Boru çapı | Ø 60/100 mm |
| İç boru çapı | Ø 60 mm – atık gaz hattı |
| Dış boru çapı | Ø 100 mm – yanma havası hattı |
| İç boru malzemesi | Yoğuşmalı sistemlere uygun PP |
| Kullanım amacı | Mevcut Ø 60/100 baca hattını uzatmak |
| Kısaltılabilirlik | Montaj kılavuzundaki ölçülere göre kısaltılabilir |
| Montaj yönü | Yatay veya dikey sistem tasarımına göre |
| Uyumlu sistem | Ø 60/100 bağlantılı uygun Vaillant baca sistemleri |
| Marka | Vaillant |
| Montaj | Yetkili ve uzman kişiler tarafından yapılmalıdır |
05
Vaillant Baca Uzatma Seçenekleri
İhtiyaç duyulan mesafeye göre uygun uzunluk seçilmelidir.
Daha uzun tek parça kullanmak her zaman doğru çözüm olmayabilir. Montaj alanı, sabitleme noktaları, dirsekler ve maksimum izin verilen baca mesafesi birlikte değerlendirilmelidir.
06
Hangi Vaillant Kombilerle Kullanılabilir?
Kesin uyumluluk kombinin model kodu ve baca kılavuzuyla doğrulanmalıdır.
ecoTEC intro ecoTEC pure ecoTEC pro ecoTEC plus ecoTEC exclusive Ø 60/100 bağlantılı uyumlu modeller
Uyumluluk uyarısı: Aynı seri içindeki kapasite, üretim yılı ve model koduna bağlı olarak baca adaptörü veya izin verilen maksimum uzunluk farklı olabilir. Sipariş öncesinde cihazın tam model kodu kontrol edilmelidir.
07
Kısaltma ve Montaj Kuralları
Sızdırmaz ve güvenli çalışma için üretici ölçüleri uygulanmalıdır.
Gerekli uzunluk ölçülmelidir
Kombi bağlantısı, dirsek ve çıkış seti arasındaki gerçek mesafe montaj yerinde ölçülmelidir.
İç ve dış boru ayrı hazırlanmalıdır
Hava borusu gerekli uzunluğa getirildikten sonra atık gaz borusu uygun üretici ölçüsüne göre hazırlanmalıdır.
İç boru 40 mm uzun bırakılmalıdır
Ø 60/100 sistemde atık gaz borusu, dış hava borusundan 40 mm daha uzun olacak şekilde hazırlanmalıdır.
Kesilen kenarlar temizlenmelidir
Boru uçlarındaki çapaklar ve keskin kenarlar contalara zarar vermeyecek şekilde temizlenmelidir.
Contalar kontrol edilmelidir
Conta yuvasından çıkmış, ezilmiş veya hasarlıysa montaj yapılmamalıdır.
Uzatma sabitlenmelidir
Her uzatma duvar veya tavana uygun boru kelepçesiyle güvenli biçimde sabitlenmelidir.
Güvenlik uyarısı: Hatalı kesim, gevşek bağlantı veya zarar görmüş conta atık gaz sızıntısına neden olabilir. Kullanıcı tarafından yapılan uygunsuz montaj ciddi karbonmonoksit riski oluşturabilir.
08
Yatay Montajda Eğim Nasıl Olmalıdır?
Yoğuşma suyunun baca hattında birikmemesi gerekir.
Yatay baca hattında kullanılan uzatma borusu, yoğuşma suyunun kombinin yoğuşma giderine geri dönebilmesi için cihaza doğru yaklaşık 3° eğimli monte edilmelidir.
Yaklaşık 3° eğim, her 1 metre boru uzunluğunda yaklaşık 50 mm yükseklik farkına karşılık gelir. 0,5 metrelik düz bir uzatma bölümünde bu fark yaklaşık 25 mm seviyesindedir.
Dikey kullanılan bölümlerde yatay eğim kuralı uygulanmaz. Ancak boru dik konumda hizalanmalı ve güvenli şekilde sabitlenmelidir.
09
Neden Orijinal Vaillant Baca Uzatması?
Kombi ve baca parçaları birlikte çalışan bir güvenlik sistemidir.
- Vaillant Ø 60/100 bağlantı yapısına uygun ölçüler
- Uyumlu parçalarda doğru birleşme ve sabitleme
- Yoğuşmalı sistemlere uygun PP iç atık gaz borusu
- Yanma havası ve atık gaz kanallarının ayrılması
- 0,5 m, 1 m ve 2 m sistem seçenekleriyle uyum
- Üretici montaj kılavuzuna uygun sistem kurulumu
10
Sık Sorulan Sorular
Sipariş ve montaj öncesinde en çok merak edilen bilgiler.
Vaillant 0,5 m baca uzatmasının ürün kodu nedir?
Ø 60/100 mm hermetik 0,5 metre baca uzatmasının Vaillant ürün kodu 303902’dir.
Ø 60/100 ne anlama gelir?
İç atık gaz borusunun çapı 60 mm, dış yanma havası borusunun çapı ise 100 mm’dir.
Ürün tek başına baca olarak kullanılabilir mi?
Hayır. Uyumlu yatay veya dikey çıkış seti, dirsek ve diğer Vaillant baca parçalarıyla birlikte kullanılır.
Uzatma borusu kesilebilir mi?
Evet. Üretici kılavuzundaki ölçüler korunarak iç ve dış borular uzman tarafından kısaltılabilir.
İç boru neden dış borudan daha uzun bırakılır?
Bağlantı manşonuna doğru biçimde oturması için Ø 60/100 sistemde iç atık gaz borusu dış hava borusundan 40 mm daha uzun hazırlanır.
Her Vaillant kombiye uyar mı?
Hayır. Kombinin Ø 60/100 baca sistemini desteklemesi ve ürün koduyla uyumluluğu kontrol edilmelidir.
Birden fazla uzatma kullanılabilir mi?
Kullanılabilir. Ancak toplam eşdeğer baca uzunluğu, kombinin teknik kılavuzunda belirtilen maksimum sınırı aşmamalıdır.
Uzatma eklemek kombi performansını etkiler mi?
İzin verilen baca sınırları içinde doğru montaj yapıldığında sistem normal biçimde çalışır. Sınırın aşılması hava akışını ve cihazın güvenli çalışmasını olumsuz etkileyebilir.
Yatay kullanımda eğim gerekli midir?
Evet. Yoğuşmalı sistemlerde yatay hat cihaza doğru yaklaşık 3° eğimli döşenmelidir.
Boru kelepçesi gerekli midir?
Evet. Her uzatma duvara veya tavana uygun bir kelepçeyle sabitlenmelidir.
Montajını kullanıcı yapabilir mi?
Hayır. Atık gaz sistemleri güvenlik nedeniyle yetkili ve uzman kişiler tarafından monte edilmelidir.
Sipariş öncesinde hangi bilgi paylaşılmalıdır?
Kombinin tam model kodu, mevcut baca sistemi, ihtiyaç duyulan mesafe ve kullanılacak dirsek sayısı paylaşılmalıdır.
11
Neden e-vaillant.com?
Kombi modeline uygun baca aksesuarı seçiminde uzman destek.
Orijinal Ürün Vaillant ürün ve aksesuar seçenekleri
Model Kontrolü Kombi modeline göre uyumluluk desteği
Uzunluk Desteği Gerekli baca mesafesinin belirlenmesi
Faturalı Alışveriş Güvenli ve kayıtlı ürün satışı
Hızlı İletişim WhatsApp üzerinden ürün danışmanlığı
Proje Desteği Dirsek ve uzatma seçiminde yönlendirme
Kombinize Uygun Baca Uzatmasını Birlikte Belirleyelim
Vaillant Yoğuşmalı Kombi Baca Uzatması 0,5 m Ø 60/100 hakkında güncel fiyat, stok ve cihaz uyumluluğu bilgisi almak için kombinizin tam model kodunu WhatsApp üzerinden iletebilirsiniz.
