Baca hattının yataydan dikeye veya dikeyden yataya döndürülmesine yardımcı olur.
Vaillant Yoğuşmalı Kombi 90° Dirsek Ø60/100
Satış Fiyatı
2.000,00 TL
(Kdv Dahil)
İndirimli Fiyatı
1.750,00 TL
(Kdv Dahil)
```
90° Yön Değişimi
Konsantrik Yapı
Atık Gaz Hattı
Yanma Havası Hattı
Orijinal Sistem Uyumu
Kompakt Bağlantı
```
Orijinal Vaillant baca aksesuarı

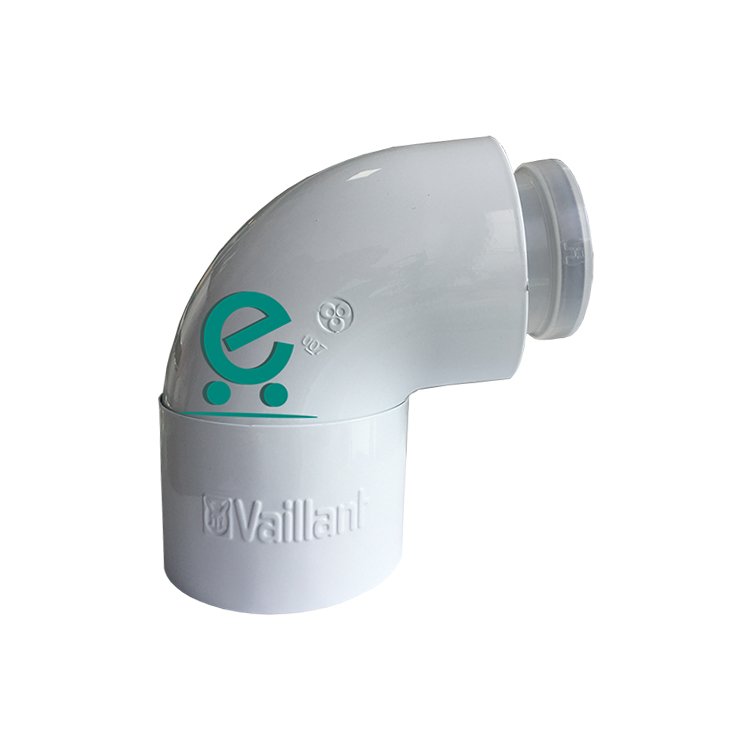

Vaillant Yoğuşmalı Kombi 90° Dirsek Ø 60/100
Vaillant Yoğuşmalı Kombi 90° Dirsek Ø 60/100, uyumlu Vaillant yoğuşmalı kombilerin konsantrik yanma havası ve atık gaz hattının yönünü 90 derece değiştirmek için kullanılan orijinal baca aksesuarıdır. Ø 60 mm iç kanal atık gazı taşırken, Ø 100 mm dış kanal yanma havasının dış ortamdan alınmasını sağlar.
90° Yön Değişimi Ø 60/100 mm Ürün Kodu: 303910 Konsantrik Sistem Yoğuşmalı Kombi Uyumlu Orijinal Vaillant Aksesuarı
01
Ürünün Öne Çıkan Avantajları
Baca hattının dik veya yatay yönde keskin biçimde değiştirilmesi gereken uygulamalar için geliştirilmiştir.
Yanma havası ve atık gaz kanallarını aynı dirsek içerisinde birbirinden ayrı şekilde devam ettirir.
Ø 60 mm iç bölüm, kombide oluşan atık gazların baca terminaline taşınmasını sağlar.
Ø 100 mm dış bölüm, yanma için gereken temiz havanın dış ortamdan kombiye taşınmasına yardımcı olur.
Uyumlu Vaillant uzatma boruları ve çıkış setleriyle doğru bağlantı kurulmasına yardımcı olur.
Sınırlı montaj alanlarında baca hattının kısa mesafede yönlendirilmesine imkân verir.
02
Ø 60/100 Konsantrik Dirsek Nasıl Çalışır?
Yanma havası ile atık gaz, dirsek dönüşü boyunca ayrı kanallarda taşınır.
YANMA HAVASI
Dış Kanal: Ø 100 mm
Kombinin çalışması için gereken dış ortam havası, dış boru ile iç boru arasındaki bölümden yön değiştirilerek taşınır.
ATIK GAZ
İç Kanal: Ø 60 mm
Yanma sonucunda oluşan atık gaz, dirseğin iç bölümündeki kanal üzerinden baca çıkışına yönlendirilir.
Ürün işlevi: Dirsek tek başına baca terminali değildir. Uyumlu yatay veya dikey çıkış seti, uzatma boruları ve diğer Vaillant baca parçalarıyla birlikte kullanılır.
03
Hangi Durumlarda Kullanılır?
Baca hattının yapı veya montaj koşullarına göre yön değiştirmesi gerektiğinde.
- Kombi çıkışından sonra dikey baca hattına geçişte
- Dikey baca hattından yatay duvar çıkışına dönüşte
- Kolon, kiriş veya tesisat engelinin aşılmasında
- Şaft bağlantısına uygun yön verilmesinde
- Dikey çatı terminaline bağlantı yapılmasında
- Ø 60/100 Vaillant konsantrik sistem projelerinde
Baca hesabı uyarısı: Vaillant’ın resmî montaj dokümanında her ilave Ø 60/100 90° dirseğin kullanılabilir toplam baca uzunluğunu 1 metre azalttığı belirtilmektedir.
04
Teknik Özellikler
Vaillant Ø 60/100 mm konsantrik 90 derece baca dirseği.
| Ürün adı | Vaillant Yoğuşmalı Kombi 90° Dirsek |
|---|---|
| Ürün numarası | 303910 |
| Ürün tipi | Konsantrik yanma havası ve atık gaz dirseği |
| Dönüş açısı | 90 derece |
| Boru çapı | Ø 60/100 mm |
| İç kanal | Ø 60 mm – atık gaz hattı |
| Dış kanal | Ø 100 mm – yanma havası hattı |
| Kullanım amacı | Baca hattının yönünü 90° değiştirmek |
| Eşdeğer uzunluk etkisi | Her ilave dirsek için maksimum düz baca uzunluğundan 1 m düşülür |
| Uyumlu sistem | Ø 60/100 bağlantılı uygun Vaillant baca sistemleri |
| Montaj yönü | Projeye göre yatay, dikey veya geçiş bağlantısı |
| Marka | Vaillant |
| Montaj | Yetkili ve uzman kişiler tarafından yapılmalıdır |
05
90° Dirsek ile 45° Dirsek Arasındaki Fark
Gerekli yön değişimi ve baca hesabına göre doğru dirsek seçilmelidir.
90 DERECE
Keskin Yön Değişimi
Baca hattını tek parçada yataydan dikeye veya dikeyden yataya çevirmek için kullanılır. İlave 90° dirsek toplam baca kapasitesinden 1 metre düşürür.
45 DERECE
Daha Yumuşak Yön Değişimi
Daha kademeli dönüş sağlar. Vaillant dokümanlarında iki adet ilave 45° dirsek, bir adet 90° dirseğe eşdeğer kabul edilebilir.
Baca hattında gereksiz dirsek kullanımından kaçınılmalıdır. Daha fazla dirsek, izin verilen düz boru uzunluğunun azalmasına neden olur.
06
Hangi Vaillant Kombilerle Kullanılabilir?
Kesin uyumluluk kombinin tam model kodu ve baca kılavuzuyla doğrulanmalıdır.
ecoTEC intro ecoTEC pure ecoTEC pro ecoTEC plus ecoTEC exclusive Ø 60/100 bağlantılı uyumlu modeller
Uyumluluk uyarısı: Aynı Vaillant ürün ailesindeki kapasite ve üretim yılına göre baca adaptörü, bağlantı şekli veya izin verilen maksimum uzunluk değişebilir. Sipariş öncesinde kombinin tam model kodu kontrol edilmelidir.
07
Montajda Dikkat Edilmesi Gerekenler
Doğru yön, conta ve sabitleme atık gaz güvenliği açısından önemlidir.
Kombi modeli kontrol edilmelidir
Cihazın Ø 60/100 baca sistemini desteklediği ve dirseğin ilgili sistemle uyumlu olduğu doğrulanmalıdır.
Baca uzunluğu yeniden hesaplanmalıdır
Dirseğin eşdeğer uzunluk etkisi, düz borular ve diğer dirseklerle birlikte hesaplanmalıdır.
Contalar kontrol edilmelidir
Ezilmiş, yırtılmış, sertleşmiş veya yuvasından çıkmış contalarla montaj yapılmamalıdır.
Bağlantılar tam oturtulmalıdır
İç atık gaz kanalı ve dış hava kanalı bağlantıları manşonlara tam olarak yerleştirilmelidir.
Hava borusu kelepçesi kullanılmalıdır
Ek noktaları uygun Vaillant kelepçesiyle gevşemeye karşı sabitlenmelidir.
Sızdırmazlık kontrolü yapılmalıdır
İlk çalıştırma öncesinde tüm baca hattı ve bağlantılar uzman tarafından kontrol edilmelidir.
Güvenlik uyarısı: Hatalı veya gevşek dirsek bağlantısı atık gazın yaşam alanına sızmasına neden olabilir. Montaj işlemi yalnızca yetkili ve uzman kişilerce yapılmalıdır.
08
Neden Orijinal Vaillant 90° Dirsek?
Kombi ve baca sistemi birlikte çalışan bir güvenlik bütünüdür.
- Vaillant Ø 60/100 baca ölçülerine uygun bağlantı
- Uyumlu parçalarda doğru oturma ve sabitleme
- Yanma havası ve atık gaz kanallarının ayrılması
- Yatay ve dikey baca hatlarında yön değiştirme
- Uyumlu uzatma ve terminal setleriyle kullanım
- Üretici montaj kılavuzuna uygun sistem kurulumu
09
Sık Sorulan Sorular
Sipariş ve montaj öncesinde bilinmesi gerekenler.
Vaillant Ø 60/100 90° dirseğin ürün kodu nedir?
Vaillant’ın güncel cihaz montaj el kitabında ürün numarası 303910 olarak belirtilmektedir.
Ø 60/100 ne anlama gelir?
İç atık gaz kanalının çapı 60 mm, dış yanma havası kanalının çapı ise 100 mm’dir.
Dirsek tek başına baca olarak kullanılabilir mi?
Hayır. Uyumlu baca terminali, uzatma boruları ve diğer sistem parçalarıyla birlikte kullanılır.
90° dirsek maksimum baca uzunluğunu etkiler mi?
Evet. Her ilave 90° dirsek, Ø 60/100 sistemde izin verilen toplam düz baca uzunluğunu 1 metre azaltır.
İki adet 45° dirsek ile aynı mıdır?
Baca uzunluğu hesabında iki adet ilave 45° dirsek, bir adet 90° dirseğe eşdeğer kabul edilebilir.
Her Vaillant kombiye uyar mı?
Hayır. Kombinin Ø 60/100 baca sistemini desteklediği ve ürünle uyumlu olduğu kontrol edilmelidir.
Birden fazla 90° dirsek kullanılabilir mi?
Cihazın baca kılavuzu izin veriyorsa kullanılabilir. Her ilave dirsek toplam baca kapasitesini azaltır.
Dirsek yatay ve dikey kullanılabilir mi?
Sistem tasarımına göre yataydan dikeye veya dikeyden yataya geçiş amacıyla kullanılabilir.
Conta dirseğin üzerinde bulunur mu?
Paket ve üretim serisine göre bağlantı contaları ürün üzerinde bulunabilir. Paket içeriği sipariş öncesinde teyit edilmelidir.
Montajını kullanıcı yapabilir mi?
Hayır. Atık gaz bağlantıları güvenlik nedeniyle uzman ve yetkili kişiler tarafından yapılmalıdır.
10
Neden e-vaillant.com?
Kombi modeline uygun baca aksesuarı seçiminde uzman destek.
Orijinal Ürün Vaillant cihaz ve aksesuar seçenekleri
Model Kontrolü Kombi modeline göre uyumluluk desteği
Baca Hesabı Dirsek ve uzatma seçiminde yönlendirme
Faturalı Alışveriş Güvenli ve kayıtlı ürün satışı
Hızlı İletişim WhatsApp üzerinden ürün danışmanlığı
Proje Desteği Yatay ve dikey baca sistemi desteği
Kombinize Uygun Baca Dirseğini Birlikte Belirleyelim
Vaillant Yoğuşmalı Kombi 90° Dirsek Ø 60/100 hakkında güncel fiyat, stok ve cihaz uyumluluğu bilgisi almak için kombinizin tam model kodunu WhatsApp üzerinden iletebilirsiniz.
