Baca hattının yataydan dikeye veya dikeyden yataya çevrilmesini sağlar.

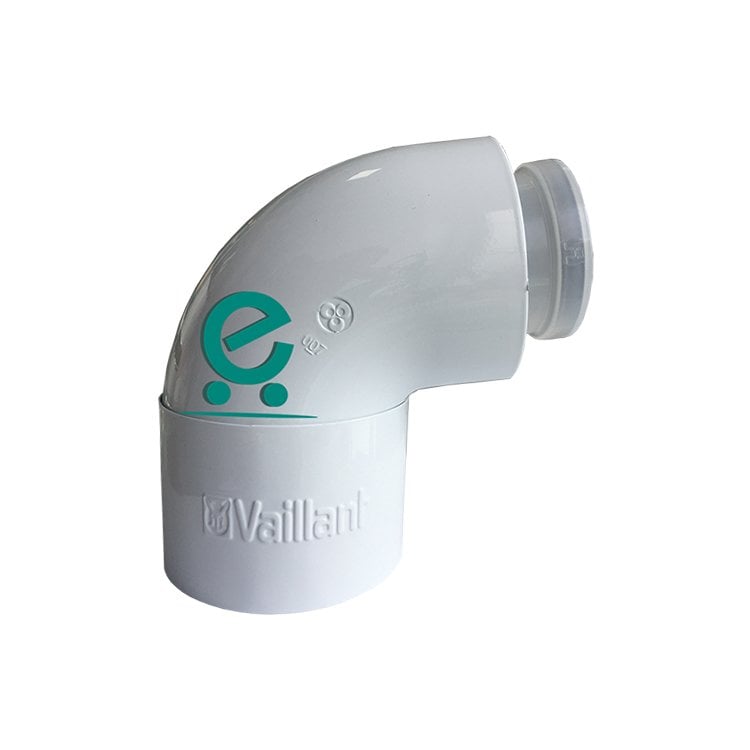

Vaillant Yoğuşmalı Kombi 90° Dirsek Ø80/125
Satış Fiyatı
2.750,00 TL
(Kdv Dahil)
İndirimli Fiyatı
2.500,00 TL
(Kdv Dahil)
Orijinal Vaillant baca aksesuarı
Vaillant Yoğuşmalı Kombi 90° Dirsek Ø80/125
Vaillant Yoğuşmalı Kombi 90° Dirsek Ø80/125, uyumlu Vaillant yoğuşmalı kombilerin konsantrik yanma havası ve atık gaz hattının yönünü yaklaşık 90 derece değiştirmek amacıyla kullanılan orijinal baca aksesuarıdır. Vaillant teknik dokümanlarında 87° dirsek olarak tanımlanan ürünün kodu 303210’dur.
87° / 90° Yön Değişimi Ø80/125 mm Ürün Kodu: 303210 Konsantrik PP Sistem Yoğuşmalı Kombi Uyumlu Orijinal Vaillant Aksesuarı
01
Ürünün Öne Çıkan Avantajları
Ø80/125 baca hattının yatay veya dikey yönde değiştirilmesini sağlar.
Yanma havası ile atık gazı birbirinden ayrılmış iki kanal üzerinden aynı dirsek içinde taşır.
Ø80 mm iç PP kanal, kombide oluşan atık gazın çıkış noktasına yönlendirilmesine yardımcı olur.
Ø125 mm dış kanal, yanma havasının dış ortamdan kombiye taşınmasını sürdürür.
Uyumlu Vaillant Ø80/125 uzatma, terminal ve adaptörleriyle sistem bütünlüğü sağlar.
Sınırlı montaj alanlarında baca hattına kısa mesafede yön verilmesine imkân tanır.
02
Ø80/125 Konsantrik Dirsek Nasıl Çalışır?
Temiz hava ile atık gaz, dönüş boyunca ayrı kanallarda ilerler.
YANMA HAVASI
Dış Kanal: Ø125 mm
Yanma için gereken temiz hava, dış kanal üzerinden dirsek dönüşünü takip ederek kombiye taşınır.
ATIK GAZ
İç Kanal: Ø80 mm
Yanma sonucunda oluşan atık gaz, PP iç kanal üzerinden baca terminaline doğru yönlendirilir.
87° ve 90° adlandırması: Ürün ticari satış sayfalarında çoğunlukla 90° dirsek olarak adlandırılır. Vaillant teknik dokümanında ise 87° dirsek şeklinde yer almaktadır.
03
Hangi Durumlarda Kullanılır?
Baca hattının yapı koşullarına göre keskin yön değiştirmesi gerektiğinde.
- Kombi çıkışından dikey baca hattına geçiş yapılmasında
- Dikey hattan yatay duvar çıkışına yön verilmesinde
- Kolon, kiriş veya tesisat engelinin aşılmasında
- Dikey çatı terminaline bağlantı oluşturulmasında
- Şaft veya teknik hacim bağlantısına yön verilmesinde
- Ø80/125 Vaillant konsantrik baca sistemlerinde
Baca hesabı uyarısı: İlave dirsek, sistemin kullanılabilir maksimum baca uzunluğunu azaltabilir. Azalma miktarı kombi modeline ve baca düzenine göre değiştiği için cihazın güncel Vaillant montaj kılavuzu kontrol edilmelidir.
04
Teknik Özellikler
Vaillant Ø80/125 mm hermetik konsantrik baca dirseği.
| Ürün adı | Vaillant Yoğuşmalı Kombi 90° Dirsek |
|---|---|
| Resmî teknik adı | Hermetik PP konsantrik 87° dirsek |
| Ürün kodu | 303210 |
| Boru çapı | Ø80/125 mm |
| İç kanal | Ø80 mm – atık gaz hattı |
| Dış kanal | Ø125 mm – yanma havası hattı |
| İç kanal malzemesi | Yoğuşmalı baca sistemlerine uygun PP |
| Kullanım amacı | Baca hattının yönünü yaklaşık 90° değiştirmek |
| Montaj yönü | Projeye göre yatay, dikey veya geçiş bağlantısı |
| Uyumlu sistem | Ø80/125 kullanımına izin verilen Vaillant baca sistemleri |
| Marka | Vaillant |
| Montaj | Yetkili ve uzman kişiler tarafından yapılmalıdır |
05
90° Dirsek ile 45° Dirsek Arasındaki Fark
Gerekli dönüş açısına ve baca hesabına göre seçim yapılmalıdır.
87° / 90°
Keskin Yön Değişimi
Baca hattını tek bağlantıyla yataydan dikeye veya dikeyden yataya çevirmek için kullanılır. Ürün kodu 303210’dur.
45°
Kademeli Yön Değişimi
Daha yumuşak bir dönüş veya hattın paralel kaydırılması için kullanılır. Ø80/125 iki parçalı 45° setin ürün kodu 303211’dir.
Gereksiz dirsek kullanımından kaçınılmalıdır. Dirsek sayısının artması, kullanılabilecek düz baca borusu uzunluğunu azaltabilir.
06
Hangi Vaillant Kombilerle Kullanılabilir?
Kesin uyumluluk cihazın tam model kodu üzerinden doğrulanmalıdır.
ecoTEC intro ecoTEC pure ecoTEC pro ecoTEC plus ecoTEC exclusive ecoTEC plus 48–65 kW Ø80/125 uyumlu Vaillant cihazlar
Adaptör uyarısı: Bazı Vaillant kombiler fabrika çıkışında Ø60/100 bağlantıya sahiptir. Ø80/125 sistem kullanılması için modele uygun orijinal geçiş adaptörü gerekebilir.
07
Montajda Dikkat Edilmesi Gerekenler
Conta, kelepçe ve baca hesabı güvenli çalışma için önemlidir.
Cihaz uyumluluğu doğrulanmalıdır
Kombinin Ø80/125 baca sistemini desteklediği ve gerekli adaptörün bulunduğu kontrol edilmelidir.
Baca uzunluğu yeniden hesaplanmalıdır
Dirsek, bütün uzatma boruları ve diğer yön değiştirme parçaları toplam baca hesabına dâhil edilmelidir.
Contalar kontrol edilmelidir
Ezilmiş, yırtılmış, sertleşmiş veya yuvasından çıkmış contalarla montaj yapılmamalıdır.
Bağlantılar tam oturtulmalıdır
Ø80 mm iç atık gaz kanalı ile Ø125 mm dış hava kanalı bağlantı yuvalarına tam olarak yerleştirilmelidir.
Birleşme noktaları sabitlenmelidir
Bağlantılar uygun Ø125 hava borusu kelepçeleriyle gevşemeye karşı sabitlenmelidir.
Sızdırmazlık kontrolü yapılmalıdır
İlk çalıştırmadan önce tüm baca hattı ve ek noktaları uzman tarafından kontrol edilmelidir.
Güvenlik uyarısı: Hatalı veya gevşek baca bağlantısı atık gazın yaşam alanına sızmasına ve karbonmonoksit tehlikesine neden olabilir.
08
Neden Orijinal Vaillant Ø80/125 Dirsek?
Kombi ve baca bileşenleri birlikte çalışan bir güvenlik sistemidir.
- Vaillant Ø80/125 bağlantı ölçülerine uygun yapı
- Uyumlu parçalarda doğru oturma ve sabitleme
- Yoğuşmalı sisteme uygun PP iç atık gaz kanalı
- Yanma havası ile atık gaz kanallarının ayrılması
- Yatay ve dikey baca hatlarında yön değiştirme
- Orijinal uzatma, terminal ve adaptörlerle kullanım
09
Sık Sorulan Sorular
Sipariş ve montaj öncesinde bilinmesi gerekenler.
Vaillant Ø80/125 90° dirseğin ürün kodu nedir?
Vaillant teknik dokümanlarında ürün kodu 303210 olarak belirtilmektedir.
Ürün neden resmî belgelerde 87° olarak geçiyor?
Vaillant teknik tasarımında dirsek açısı 87° olarak belirtilir. Ticari ürün adlarında ise genellikle 90° dirsek ifadesi kullanılır.
Ø80/125 ne anlama gelir?
İç atık gaz kanalının çapı 80 mm, dış yanma havası kanalının çapı ise 125 mm’dir.
Dirsek tek başına baca olarak kullanılabilir mi?
Hayır. Uyumlu terminal, uzatma boruları, adaptör ve diğer Vaillant baca parçalarıyla birlikte kullanılır.
Her Vaillant kombiye uyar mı?
Hayır. Kombinin Ø80/125 baca sistemini desteklemesi veya uygun bir geçiş adaptörüyle kullanılabilmesi gerekir.
Dirsek maksimum baca uzunluğunu etkiler mi?
Evet. Etki miktarı kombi modeline ve baca sistemine göre değiştiğinden cihazın güncel montaj kılavuzu incelenmelidir.
Birden fazla dirsek kullanılabilir mi?
Cihazın baca uzunluğu hesabı izin veriyorsa kullanılabilir. Her ilave dirsek toplam kullanılabilir mesafeyi azaltabilir.
Yatay ve dikey hatlarda kullanılabilir mi?
Sistem tasarımına göre yataydan dikeye veya dikeyden yataya geçiş amacıyla kullanılabilir.
Kelepçe kullanılması gerekli midir?
Evet. Birleşme noktaları uygun hava borusu kelepçeleriyle güvenli biçimde sabitlenmelidir.
Montajını kullanıcı yapabilir mi?
Hayır. Atık gaz sistemi güvenlik nedeniyle yetkili ve uzman kişiler tarafından monte edilmelidir.
10
Neden e-vaillant.com?
Kombi modeline uygun baca aksesuarı seçiminde uzman destek.
Orijinal Ürün Vaillant cihaz ve baca aksesuarları
Model Kontrolü Kombi koduna göre uyumluluk desteği
Adaptör Kontrolü Ø80/125 bağlantı ihtiyacının belirlenmesi
Baca Hesabı Dirsek ve uzatma seçim desteği
Faturalı Alışveriş Güvenli ve kayıtlı ürün satışı
Hızlı İletişim WhatsApp üzerinden ürün danışmanlığı
Kombinize Uygun Baca Dirseğini Birlikte Belirleyelim
Vaillant Yoğuşmalı Kombi 90° Dirsek Ø80/125 hakkında güncel fiyat, stok, adaptör ihtiyacı ve cihaz uyumluluğu bilgisi almak için kombinizin tam model kodunu WhatsApp üzerinden iletebilirsiniz.
