Baca hattının yönünü keskin bir dönüş yerine 45 derece açıyla değiştirmeye yardımcı olur.

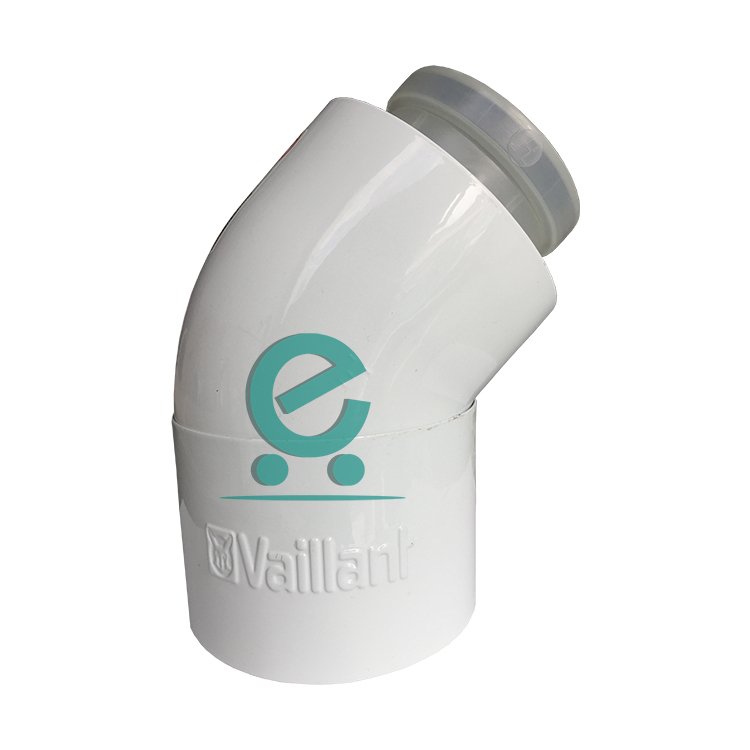

Vaillant Yoğuşmalı Kombi 45° Dirsek Ø60/100
Satış Fiyatı
2.750,00 TL
(Kdv Dahil)
İndirimli Fiyatı
2.500,00 TL
(Kdv Dahil)
```
Yumuşak Yön Değişimi
Konsantrik Yapı
Atık Gaz Tahliyesi
Temiz Hava Girişi
Orijinal Sistem Uyumu
Engel Aşma İmkânı
```
Orijinal Vaillant baca aksesuarı
Vaillant Yoğuşmalı Kombi 45° Dirsek Ø60/100
Vaillant Yoğuşmalı Kombi 45° Dirsek Ø60/100, uyumlu Vaillant yoğuşmalı kombilerin konsantrik yanma havası ve atık gaz hattına daha yumuşak bir yön vermek için kullanılan orijinal baca aksesuarıdır. Ø60 mm iç kanal atık gazın tahliyesini, Ø100 mm dış kanal ise temiz yanma havasının dış ortamdan alınmasını sağlar.
45° Yön Değişimi Ø60/100 mm Ürün No: 303911 Konsantrik Sistem Genellikle 2 Adet Set Orijinal Vaillant Aksesuarı
01
Ürünün Öne Çıkan Avantajları
Baca hattının daha kademeli ve kontrollü biçimde yönlendirilmesini sağlar.
Yanma havası ile atık gaz kanallarını aynı parça içerisinde birbirinden ayrı biçimde devam ettirir.
Ø60 mm iç kanal, kombide oluşan atık gazın baca terminaline taşınmasına yardımcı olur.
Ø100 mm dış kanal, yanma için gereken dış ortam havasının kombiye taşınmasını sağlar.
Uyumlu Vaillant uzatma boruları ve baca çıkış setleriyle doğru bağlantı kurulmasına yardımcı olur.
Kolon, kiriş veya tesisat gibi yapı engellerinin baca hattıyla daha uygun açıyla aşılmasını sağlar.
02
Ø60/100 Konsantrik Dirsek Nasıl Çalışır?
Yanma havası ve atık gaz, dirsek boyunca ayrı kanallarda ilerler.
YANMA HAVASI
Dış Kanal: Ø100 mm
Kombinin çalışması için gereken temiz hava, dış kanal üzerinden 45 derece yön değiştirilerek taşınır.
ATIK GAZ
İç Kanal: Ø60 mm
Yanma sonucunda oluşan atık gaz, iç kanal üzerinden baca çıkışına doğru yönlendirilir.
Ürün işlevi: 45° dirsek tek başına baca terminali değildir. Uyumlu Vaillant uzatma boruları, yatay veya dikey çıkış setleri ve diğer baca parçalarıyla birlikte kullanılır.
03
Hangi Durumlarda Kullanılır?
Baca hattında kademeli yön değişikliği gerektiğinde.
- Kolon veya kiriş gibi yapı engellerinin aşılmasında
- Baca hattının sağa veya sola kaydırılmasında
- Dikey hatta daha yumuşak geçiş yapılmasında
- Yatay baca hattının seviyesinin değiştirilmesinde
- Şaft ve çatı çıkışına uygun yön verilmesinde
- Ø60/100 Vaillant baca sistemi uygulamalarında
Baca hesabı: İki adet ilave 45° dirsek, baca hesabında bir adet 90° dirseğe eşdeğer kabul edilir. Ø60/100 sistemde bu kullanım, izin verilen toplam düz baca uzunluğunu 1 metre azaltır.
04
Teknik Özellikler
Vaillant Ø60/100 konsantrik 45 derece baca dirseği.
| Ürün adı | Vaillant Yoğuşmalı Kombi 45° Dirsek |
|---|---|
| Ürün numarası | 303911 |
| Ürün tipi | Konsantrik yanma havası ve atık gaz dirseği |
| Dönüş açısı | 45 derece |
| Boru çapı | Ø60/100 mm |
| İç kanal | Ø60 mm – atık gaz hattı |
| Dış kanal | Ø100 mm – yanma havası hattı |
| Satış şekli | Ürün ve stok koduna göre genellikle 2 adet dirsek seti |
| Kullanım amacı | Baca hattına 45° açıyla yön vermek |
| Eşdeğer uzunluk etkisi | 2 adet ilave 45° dirsek, 1 adet 90° dirseğe eşdeğerdir |
| Uyumlu sistem | Ø60/100 bağlantılı uygun Vaillant baca sistemleri |
| Marka | Vaillant |
| Montaj | Yetkili ve uzman kişiler tarafından yapılmalıdır |
Paket içeriği: Bazı kataloglarda ürün iki adet 45° dirsekten oluşan set olarak listelenebilir. Sipariş öncesinde kutu içeriği ve stok üzerindeki ürün numarası teyit edilmelidir.
05
45° Dirsek ile 90° Dirsek Arasındaki Fark
Montaj alanına ve gerekli yön değişimine göre seçim yapılmalıdır.
45 DERECE
Kademeli Yön Değişimi
Baca hattını daha yumuşak açıyla yönlendirir. İki adet 45° dirsek birlikte kullanılarak yatay veya dikey hat kaydırılabilir.
90 DERECE
Keskin Yön Değişimi
Baca hattını tek parçada yataydan dikeye veya dikeyden yataya çevirmek için kullanılır.
Gereksiz dirsek kullanımından kaçınılmalıdır. Kullanılan her ilave dirsek, sistemin izin verilen toplam baca uzunluğunu etkiler.
06
Hangi Vaillant Kombilerle Kullanılabilir?
Kesin uyumluluk cihazın tam model koduyla doğrulanmalıdır.
ecoTEC intro ecoTEC pure ecoTEC pro ecoTEC plus ecoTEC exclusive Ø60/100 bağlantılı uyumlu modeller
Uyumluluk uyarısı: Aynı ürün ailesindeki farklı kapasite, üretim yılı ve cihaz bağlantısında baca adaptörü veya izin verilen maksimum baca uzunluğu değişebilir.
07
Montajda Dikkat Edilmesi Gerekenler
Conta, yön ve sabitleme baca güvenliği açısından önemlidir.
Kombi modeli doğrulanmalıdır
Cihazın Ø60/100 baca sistemini desteklediği kontrol edilmelidir.
Baca hesabı yapılmalıdır
Kullanılan düz borular ve bütün dirsekler eşdeğer uzunluk hesabına dâhil edilmelidir.
Contalar kontrol edilmelidir
Yırtılmış, ezilmiş veya yuvasından çıkmış contalarla montaj yapılmamalıdır.
Bağlantılar tam oturtulmalıdır
İç atık gaz ve dış hava kanalları bağlantı yuvalarına tam olarak yerleştirilmelidir.
Kelepçe kullanılmalıdır
Bağlantı noktaları uygun hava borusu kelepçesiyle gevşemeye karşı sabitlenmelidir.
Sızdırmazlık kontrolü yapılmalıdır
İlk çalıştırmadan önce tüm baca hattı uzman tarafından kontrol edilmelidir.
Güvenlik uyarısı: Hatalı baca bağlantısı atık gaz ve karbonmonoksit sızıntısına neden olabilir. Montaj yalnızca yetkili ve uzman kişiler tarafından yapılmalıdır.
08
Neden Orijinal Vaillant 45° Dirsek?
Kombi ve baca parçaları birlikte çalışan güvenlik bileşenleridir.
- Vaillant Ø60/100 bağlantı yapısına uygun ölçüler
- Uyumlu parçalarda doğru oturma ve sabitleme
- Yanma havası ve atık gaz kanallarının ayrılması
- Baca hattında daha yumuşak yön değişikliği
- Uzatma boruları ve terminal setleriyle kullanım
- Üretici montaj sistemine uygun bağlantı
09
Sık Sorulan Sorular
Sipariş ve montaj öncesinde bilinmesi gerekenler.
Vaillant Ø60/100 45° dirseğin ürün numarası nedir?
Güncel Vaillant cihaz montaj el kitabında ürün numarası 303911 olarak belirtilmektedir.
Ürün tekli mi, ikili set mi satılır?
Bazı Vaillant kataloglarında iki adet 45° dirsekten oluşan set şeklinde listelenir. Kutu içeriği sipariş öncesinde teyit edilmelidir.
Ø60/100 ne anlama gelir?
İç atık gaz kanalının çapı 60 mm, dış yanma havası kanalının çapı ise 100 mm’dir.
45° dirsek maksimum baca uzunluğunu etkiler mi?
Evet. İki adet ilave 45° dirsek, bir adet 90° dirseğe eşdeğer kabul edilir ve Ø60/100 sistemde toplam baca uzunluğunu 1 metre azaltır.
Tek başına baca olarak kullanılabilir mi?
Hayır. Uyumlu baca çıkış seti, uzatma boruları ve diğer Vaillant baca parçalarıyla birlikte kullanılır.
Her Vaillant kombiye uyar mı?
Hayır. Kombinin Ø60/100 baca sistemini desteklediği ve ürün numarasıyla uyumlu olduğu kontrol edilmelidir.
İki adet 45° dirsekle hat kaydırılabilir mi?
Evet. Uygun proje ve ölçülerle iki dirsek kullanılarak baca hattı paralel biçimde kaydırılabilir.
Conta ve kelepçe gerekli midir?
Bağlantı contaları sağlam olmalı ve ek noktaları uygun kelepçelerle sabitlenmelidir.
Montajını kullanıcı yapabilir mi?
Hayır. Atık gaz sistemi güvenlik nedeniyle yetkili ve uzman kişiler tarafından monte edilmelidir.
