Kombi ile dış ortam arasında yatay baca bağlantısı oluşturulmasını sağlar.

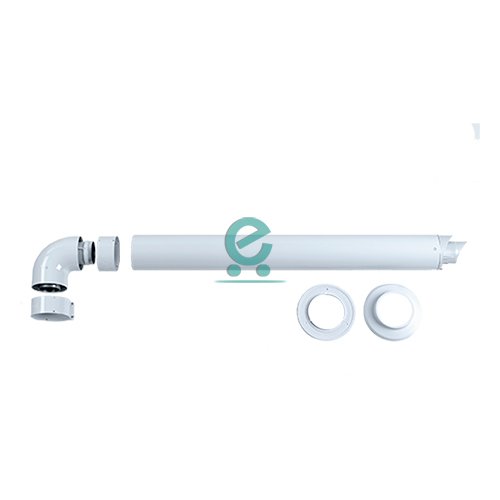

Vaillant Yatay Hava Akım Boru Seti ( 80/125 )
Satış Fiyatı
10.981,74 TL
(Kdv Dahil)
İndirimli Fiyatı
9.883,57 TL
(Kdv Dahil)
```
Yatay Duvar Çıkışı
Ø80/125 Konsantrik Yapı
Atık Gaz Tahliyesi
Yanma Havası Girişi
1000 mm Sistem Uzunluğu
Orijinal Sistem Uyumu
```
Orijinal Vaillant baca sistemi
Vaillant Yatay Hava Akım Boru Seti Ø80/125 – 303609
Vaillant Yatay Hava Akım Boru Seti Ø80/125 303609, uyumlu Vaillant cihazlarda yanma havasının dış ortamdan alınmasını ve yanma sonucunda oluşan atık gazın yatay duvar veya uygun yatay çatı geçişinden dışarı atılmasını sağlayan orijinal konsantrik baca sistemidir. Resmî ürün tanımında 1000 mm yatay hava akım borusu olarak yer almaktadır.
Ürün Kodu: 303609 Ø80/125 mm 1000 mm Uzunluk Yatay Duvar Geçişi Konsantrik Sistem Orijinal Vaillant Aksesuarı
01
Ürünün Öne Çıkan Özellikleri
Uyumlu Vaillant cihazlarda yatay yanma havası ve atık gaz tahliyesi için sistem çözümü.
Yanma havası ve atık gazı birbirinden ayrılmış iki kanal üzerinden aynı boru sistemi içerisinde taşır.
Ø80 mm iç kanal, yanma sonucunda oluşan atık gazın dış ortama taşınmasını sağlar.
Ø125 mm dış kanal, cihazın ihtiyacı olan temiz yanma havasını dış ortamdan alır.
Resmî Vaillant ürün tanımında yaklaşık 1 metre yatay hava akım borusu olarak belirtilmektedir.
Uyumlu Vaillant Ø80/125 uzatma, dirsek ve bağlantı aksesuarlarıyla birlikte kullanılabilir.
02
Ø80/125 Sistem Nasıl Çalışır?
Temiz hava ve atık gaz iki ayrı kanalda ters yönlü olarak ilerler.
YANMA HAVASI
Dış Kanal: Ø125 mm
Kombinin çalışması için gerekli temiz hava, dış boru ile iç boru arasındaki bölümden dış ortamdan cihaza taşınır.
ATIK GAZ
İç Kanal: Ø80 mm
Yanma sonucunda oluşan atık gaz, iç kanal üzerinden yatay terminale ve dış ortama yönlendirilir.
Ürün işlevi: Bu ürün yalnızca uzatma borusu değildir. Yatay duvar veya uygun yatay çatı geçişinde kullanılan yanma havası ve atık gaz çıkış sistemidir.
03
Teknik Özellikler
Vaillant Ø80/125 mm yatay konsantrik hava akım boru sistemi.
| Ürün adı | Vaillant Yatay Hava Akım Boru Seti |
|---|---|
| Ürün kodu | 303609 |
| Resmî ürün tanımı | Yatay hava akım borusu, 1000 mm |
| Baca çapı | Ø80/125 mm |
| İç kanal | Ø80 mm – atık gaz hattı |
| Dış kanal | Ø125 mm – yanma havası hattı |
| Nominal uzunluk | Yaklaşık 1000 mm |
| Montaj şekli | Yatay duvar veya uygun yatay çatı geçişi |
| Çalışma tipi | Ortam havasından bağımsız konsantrik sistem |
| Kullanım amacı | Yanma havası girişi ve atık gaz çıkışı sağlamak |
| Marka | Vaillant |
| Montaj | Yetkili ve uzman kişiler tarafından yapılmalıdır |
Paket içeriği uyarısı: Aynı ürün kodu farklı dönemlerde farklı cihaz grupları için listelenmiş olabilir. Dirsek, duvar rozeti ve kelepçelerin pakete dâhil olup olmadığı stoktaki kutu üzerinden kontrol edilmelidir.
04
Hangi Durumlarda Kullanılır?
Kombinin dış duvara yakın olduğu ve yatay çıkışın uygun bulunduğu baca projelerinde.
- Kombi dış cephe duvarına yakın konumdaysa
- Yatay duvar çıkışına izin verilen bir proje varsa
- Ø80/125 baca sistemi kullanılması gerekiyorsa
- Daha geniş çaplı konsantrik sistem tercih ediliyorsa
- Uzatma ve dirseklerle yatay güzergâh oluşturulacaksa
- Cihazın baca kılavuzu 303609 sistemine izin veriyorsa
05
Uyumlu Vaillant Cihazlar
Kesin uyumluluk cihazın tam model koduyla doğrulanmalıdır.
Uyumlu turboTEC modelleri Ø80/125 baca çıkışlı cihazlar Adaptörle Ø80/125 kullanılan cihazlar
Uyumluluk uyarısı: Bazı Vaillant kombiler fabrika çıkışında Ø60/100 bağlantıya sahiptir. Ø80/125 sistem kullanılması için modele uygun orijinal dönüştürücü adaptör gerekebilir.
06
Montajda Dikkat Edilmesi Gerekenler
Delik çapı, eğim, conta ve kelepçeler atık gaz güvenliği açısından önemlidir.
- Cihazın Ø80/125 sistem uyumluluğu doğrulanmalıdır
- Duvar geçiş deliği montaj kılavuzuna göre açılmalıdır
- Yatay boru cihaza doğru uygun eğimle yerleştirilmelidir
- İç ve dış kanal contaları kontrol edilmelidir
- Tüm birleşim noktaları uygun kelepçelerle sabitlenmelidir
- İlk çalıştırmadan önce sızdırmazlık testi yapılmalıdır
Güvenlik uyarısı: Hatalı eğim, hasarlı conta veya gevşek baca bağlantısı atık gaz sızıntısına ve karbonmonoksit tehlikesine neden olabilir. Montaj kullanıcı tarafından yapılmamalıdır.
07
Sık Sorulan Sorular
Sipariş ve montaj öncesinde bilinmesi gerekenler.
Vaillant yatay hava akım borusunun ürün kodu nedir?
Vaillant ürün kodu 303609’dur.
Ürünün uzunluğu nedir?
Vaillant resmî dokümanlarında 1000 mm yatay hava akım borusu olarak tanımlanır.
Ø80/125 ne anlama gelir?
İç atık gaz kanalının çapı 80 mm, dış yanma havası kanalının çapı ise 125 mm’dir.
Ürün yalnızca bir uzatma borusu mudur?
Hayır. Yatay duvar veya çatı geçişi için kullanılan hava akım ve atık gaz çıkış sistemidir.
Her Vaillant kombiye uyar mı?
Hayır. Cihazın Ø80/125 sistemi desteklemesi veya uygun dönüştürücü adaptörle kullanılabilmesi gerekir.
Uzatma borusu eklenebilir mi?
Cihazın izin verdiği maksimum baca uzunluğu aşılmıyorsa uyumlu Ø80/125 uzatmalar kullanılabilir.
Montajını kullanıcı yapabilir mi?
Hayır. Atık gaz sistemi yetkili ve uzman kişiler tarafından monte edilmelidir.
Kombinize Uygun Yatay Baca Sistemini Belirleyelim
Vaillant Yatay Hava Akım Boru Seti Ø80/125 303609 hakkında güncel fiyat, stok, paket içeriği, adaptör ihtiyacı ve cihaz uyumluluğu bilgisi almak için kombinizin tam model kodunu WhatsApp üzerinden iletebilirsiniz.
