Uyumlu Vaillant ısıtma cihazlarının elektronik yapısıyla çalışmak üzere geliştirilmiş orijinal sistem aksesuarıdır.

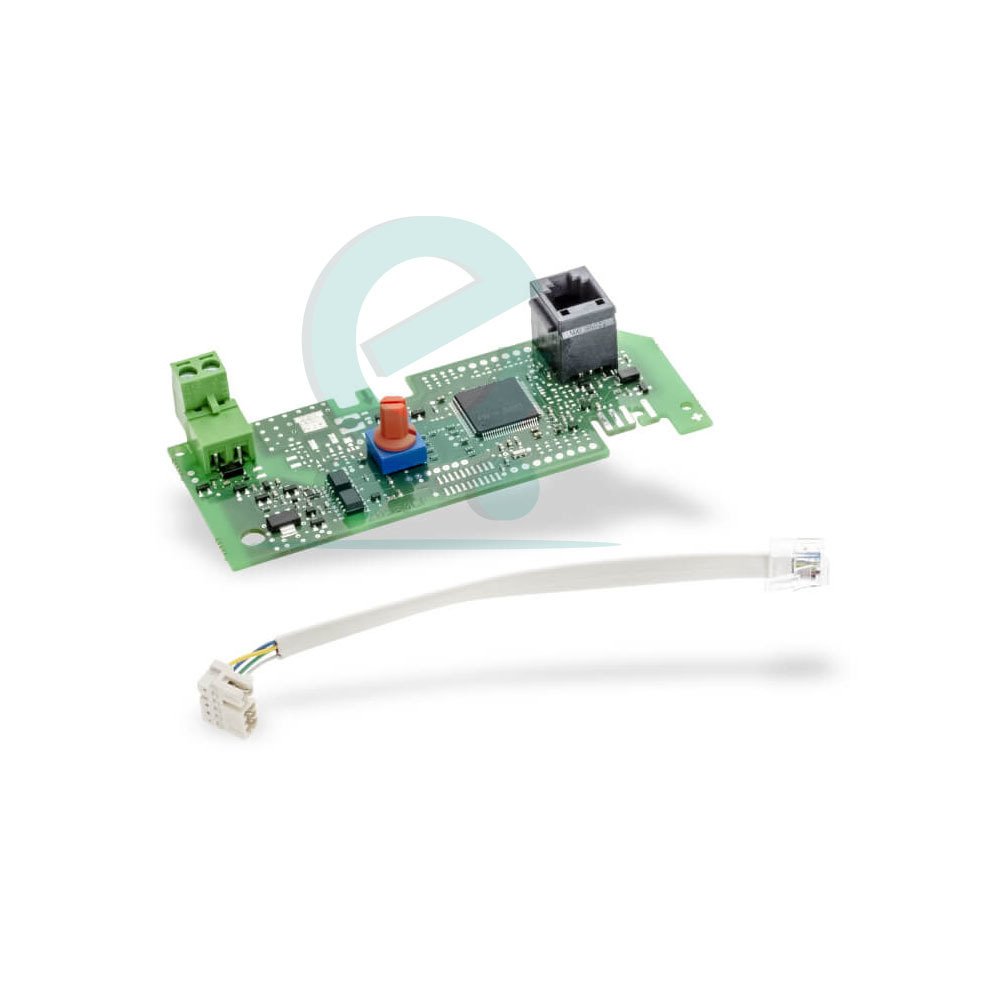

Vaillant VR 32 Veri Yolu Modülü (0020139895)
Satış Fiyatı
4.250,00 TL
(Kdv Dahil)
İndirimli Fiyatı
3.500,00 TL
(Kdv Dahil)
Orijinal Vaillant kaskad haberleşme modülü
Vaillant VR 32 Veri Yolu Modülü – 0020139895
Vaillant VR 32 Veri Yolu Modülü, uyumlu Vaillant gaz yakıtlı ısıtma cihazlarının kaskad sistemlerde merkezi kontrol ünitesiyle eBUS üzerinden haberleşmesini sağlayan elektronik sistem aksesuarıdır. Her ısıtma cihazına ayrı adres verilmesine, cihazların sistem tarafından tanınmasına ve çalışma sıralamasının ortak kontrol sistemi üzerinden yönetilmesine yardımcı olur.
Ürün Kodu 0020139895 Orijinal Vaillant Aksesuarı eBUS Haberleşme Kaskad Sistem Desteği Döner Anahtarla Adresleme ecoTEC plus ve ecoCRAFT
01
Öne Çıkan Özellikler
Modülasyonlu Vaillant ısıtma cihazlarının kaskad sistemde tanımlanması ve merkezi olarak yönetilmesi.
Isıtma cihazı ile merkezi kontrol ünitesi arasında iki yönlü sistem iletişiminin kurulmasını sağlar.
Birden fazla ısıtma cihazının ortak sistem talebine göre koordineli biçimde çalışmasına yardımcı olur.
Üzerindeki numaralı döner anahtar sayesinde her ısıtma cihazına ayrı sistem adresi atanabilir.
Merkezi kontrol sistemi, ısı ihtiyacına göre gerekli cihazların devreye alınmasını ve kapasite paylaşımını yönetebilir.
Cihazların sistem tarafından ayrı ayrı tanınması, durum ve arıza bilgilerinin takip edilmesini kolaylaştırır.
02
Kaskad Haberleşme Sistemi
Birden fazla ısıtma cihazının tek otomasyon sistemi üzerinden yönetilmesi.
- Isıtma cihazı ile kontrol ünitesi arasında iletişim
- Her cihaz için benzersiz veri yolu adresi
- Kaskad cihazların ayrı ayrı tanımlanması
- Çalışma sıralamasının merkezi olarak yönetilmesi
- Isı ihtiyacına göre cihazların devreye alınması
- Modülasyonlu kapasite paylaşımı
- Cihaz durum bilgilerinin kontrol sistemine iletilmesi
- Servis ve arıza teşhisinin kolaylaştırılması
Modül, cihazın ana elektronik kartının yanına yerleştirilir ve cihazla birlikte verilen veya uyumlu arayüz kablosu üzerinden elektronik sisteme bağlanır.
03
Kaç Adet VR 32 Gerekir?
Gerekli modül adedi kullanılan kontrol sistemi ve bağlantı şemasına göre belirlenmelidir.
2 Cihaz Bağlantı şemasına göre modül seçimi
3 Cihaz Her cihaz için ayrı adres kontrolü
4+ Cihaz Kaskad kontrol projesine göre modül hesabı
VR 32 modül adedi için yalnızca genel bir “cihaz sayısı eksi bir” kuralına güvenilmemelidir. Bazı Vaillant kontrol sistemlerinde her ısıtma cihazının ayrı VR 32 ile adreslenmesi gerekebilir. Kesin adet, kullanılan kontrol cihazının ve kaskad şemasının teknik dokümanına göre belirlenmelidir.
04
Uyumlu Sistemler ve Kullanım Alanları
Gaz yakıtlı Vaillant ısıtma cihazlarından oluşan kaskad ve hibrit sistem uygulamaları.
ecoTEC PLUS
Duvar Tipi Kazan Kaskadı
Uyumlu ecoTEC plus cihazların merkezi kontrol sistemiyle kaskad olarak çalıştırılmasında kullanılabilir.
ecoCRAFT
Yer Tipi Kazan Sistemleri
Uyumlu ecoCRAFT kazanların eBUS tabanlı otomasyon sistemine bağlanmasını destekler.
MERKEZİ
Apartman ve Site Sistemleri
Birden fazla kazanın bulunduğu merkezi ısıtma projelerinde cihaz haberleşmesini sağlar.
TİCARİ
Otel ve İş Merkezleri
Değişken ısı ihtiyacına sahip ticari yapılarda modüler kazan kapasitesi oluşturulmasına yardımcı olur.
HİBRİT
Hibrit Isıtma Sistemleri
Desteklenen sistem şemalarında Vaillant gaz yakıtlı cihazın üst kontrol sistemiyle haberleşmesinde kullanılabilir.
OTOMASYON
Vaillant Sistem Kontrolleri
VRC 630, multiMATIC ve desteklenen Vaillant kontrol sistemleriyle projeye göre kullanılabilir.
VR 32 ile VR 32 B aynı ürün değildir. VR 32 ağırlıklı olarak uyumlu gaz yakıtlı cihazlarda; VR 32 B ise desteklenen ısı pompası ve elektrikli cihaz kaskadlarında kullanılır. Sipariş öncesinde ürün kodu mutlaka kontrol edilmelidir.
05
Adresleme ve Çalışma Prensibi
Doğru veri yolu iletişimi için her modüle benzersiz adres atanmalıdır.
- Her modüle farklı adres verilmelidir
- Aynı adres iki farklı cihazda kullanılmamalıdır
- Adres ayarı cihaz enerjisizken yapılmalıdır
- Seçilen adres sistem kontrolüne tanıtılmalıdır
- eBUS kablosu doğru terminallere bağlanmalıdır
- Arayüz kablosu cihaz kartına doğru takılmalıdır
- Devreye alma sırasında bütün cihazlar kontrol edilmelidir
- Cihaz sıralaması sistem parametrelerinden doğrulanmalıdır
Eski nesil VR 32 montaj dokümanlarında kaskad adresleme aralığı 1–8 olarak gösterilmektedir. Kullanılacak adres aralığı, kontrol sistemi ve cihaz nesline ait güncel bağlantı dokümanıyla doğrulanmalıdır.
06
Uyumluluk Kontrolü
Sipariş öncesinde cihazların ve kontrol sisteminin tam bilgileri birlikte değerlendirilmelidir.
- Isıtma cihazının tam model kodu
- Cihazın ürün ve seri numarası
- Isıtma cihazının elektronik kart nesli
- Kaskadda kullanılacak toplam cihaz sayısı
- Kullanılan merkezi kontrol cihazı
- Vaillant sistem şeması ve proje kodu
- Her cihaz için kullanılacak veri yolu adresi
- Arayüz kablosu ve bağlantı soketi
- VR 71 veya diğer sistem modülleri
- Hibrit veya yalnız kazan sistemi olması
Ürün yalnızca teknik dokümanında VR 32 desteği belirtilen cihazlarla kullanılmalıdır. Benzer ürün adına sahip cihazlarda farklı VR 32 veya VR 32 B sürümleri gerekebilir.
07
Montaj ve Devreye Alma
Cihaz elektronik kartına bağlantı yapıldığı için uzman montajı gerektirir.
- Montaj öncesinde cihaz enerjisi tamamen kesilmelidir
- Tekrar enerji verilmesine karşı önlem alınmalıdır
- Modül cihazın belirtilen elektronik bölümüne takılmalıdır
- Arayüz kablosu doğru kart soketine bağlanmalıdır
- eBUS hattı sistem şemasına uygun döşenmelidir
- Her modüle benzersiz adres atanmalıdır
- Kablo güzergâhı güç kablolarından ayrılmalıdır
- Devreye alma işlemi kontrol cihazıyla birlikte yapılmalıdır
- Bütün kaskad cihazları sistem ekranından doğrulanmalıdır
- Çalışma ve arıza iletişimi test edilmelidir
Hatalı elektronik bağlantı, yanlış adresleme veya uygun olmayan modül kullanımı cihaz kartına zarar verebilir ya da cihazların kontrol sistemi tarafından algılanmamasına neden olabilir. Yetkili teknik servis montajı önerilir.
08
Teknik ve Ürün Bilgileri
Vaillant VR 32 Veri Yolu Modülü temel ürün ve kullanım bilgileri.
| Ürün adı | Vaillant VR 32 Veri Yolu Modülü |
|---|---|
| Ürün kodu | 0020139895 |
| Model tanımı | VR 32/3 |
| Ürün tipi | Modülasyonlu eBUS veri yolu bağlantı modülü |
| Marka | Vaillant |
| Haberleşme sistemi | Vaillant eBUS |
| Temel kullanım amacı | Uyumlu ısıtma cihazlarının kaskad sistemde adreslenmesi ve merkezi kontrol sistemine bağlanması |
| Adresleme | Modül üzerindeki numaralı döner anahtarla |
| Montaj yeri | Uyumlu cihazın ana elektronik kartının yanında |
| Cihaz bağlantısı | Uyumlu arayüz kablosu üzerinden |
| Kontrol bağlantısı | eBUS terminalleri üzerinden |
| Uyumlu cihaz aileleri | Teknik dokümanda desteklenen ecoTEC plus, ecoCRAFT ve diğer eBUS özellikli Vaillant cihazlar |
| VR 32 B ile aynı mı? | Hayır; kullanım alanları ve cihaz uyumluluğu farklıdır |
| Uyumluluk | Cihaz modeli, üretim nesli ve kontrol sistemine göre doğrulanmalıdır |
| Montaj | Yetkin teknik personel veya yetkili servis montajı önerilir |
| Paket içeriği | Modül, arayüz kablosu ve satıcı paketine göre sunulan bağlantı bileşenleri |
Arayüz kablosunun, bağlantı soketlerinin ve montaj parçalarının ürün paketine dâhil olup olmadığı sipariş öncesinde kontrol edilmelidir.
09
Sık Sorulan Sorular
Sipariş ve kaskad sistem kurulumu öncesinde bilinmesi gereken temel bilgiler.
Vaillant VR 32 ne işe yarar?
Uyumlu Vaillant ısıtma cihazlarının kaskad sistemde eBUS üzerinden merkezi kontrol ünitesiyle haberleşmesini ve ayrı ayrı adreslenmesini sağlar.
VR 32 ile VR 32 B arasındaki fark nedir?
VR 32 ağırlıklı olarak desteklenen gaz yakıtlı cihazların haberleşmesinde kullanılır. VR 32 B ise farklı cihaz ailelerinde ve özellikle desteklenen ısı pompası kaskad sistemlerinde kullanılabilir.
Her kazana bir VR 32 gerekir mi?
Gerekli modül adedi kullanılan kontrol sistemine ve bağlantı şemasına göre değişebilir. Kesin adet proje dokümanından kontrol edilmelidir.
Adresleme nasıl yapılır?
Modül üzerindeki numaralı döner anahtar kullanılarak bağlı ısıtma cihazına benzersiz bir sistem adresi atanır.
ecoTEC plus cihazlarla kullanılabilir mi?
VR 32 desteği bulunan ecoTEC plus modelleriyle kullanılabilir. Cihazın tam model ve üretim nesli doğrulanmalıdır.
ecoCRAFT kazanlarla kullanılabilir mi?
Desteklenen ecoCRAFT sistemlerinde eBUS bağlantısı ve cihaz adresleme amacıyla kullanılabilir.
Montajını kullanıcı yapabilir mi?
Önerilmez. Modül cihazın elektronik kartına bağlandığı ve adresleme-devreye alma işlemi gerektirdiği için teknik uzman montajı gerekir.
Ürün kodu nedir?
Vaillant VR 32 Veri Yolu Modülü ürün kodu 0020139895’tir.
Kaskad Sisteminiz İçin Doğru Modülü Belirleyelim
Vaillant VR 32 Veri Yolu Modülü için güncel fiyat, stok, cihaz uyumluluğu, gerekli modül adedi ve bağlantı sistemi hakkında bilgi almak üzere cihazların tam modelini, toplam cihaz sayısını ve kullanılan kontrol ünitesini WhatsApp üzerinden iletebilirsiniz.
