75 cm uzunluğundaki yatay boru, şofbenin yakın dış duvara bağlandığı standart montajlar için geliştirilmiştir.
Vaillant Şofben Yatay Hava Akım Boru Seti
Satış Fiyatı
2.500,00 TL
(Kdv Dahil)
İndirimli Fiyatı
2.250,00 TL
(Kdv Dahil)
turboMAG şofbenler için yatay hermetik baca sistemi

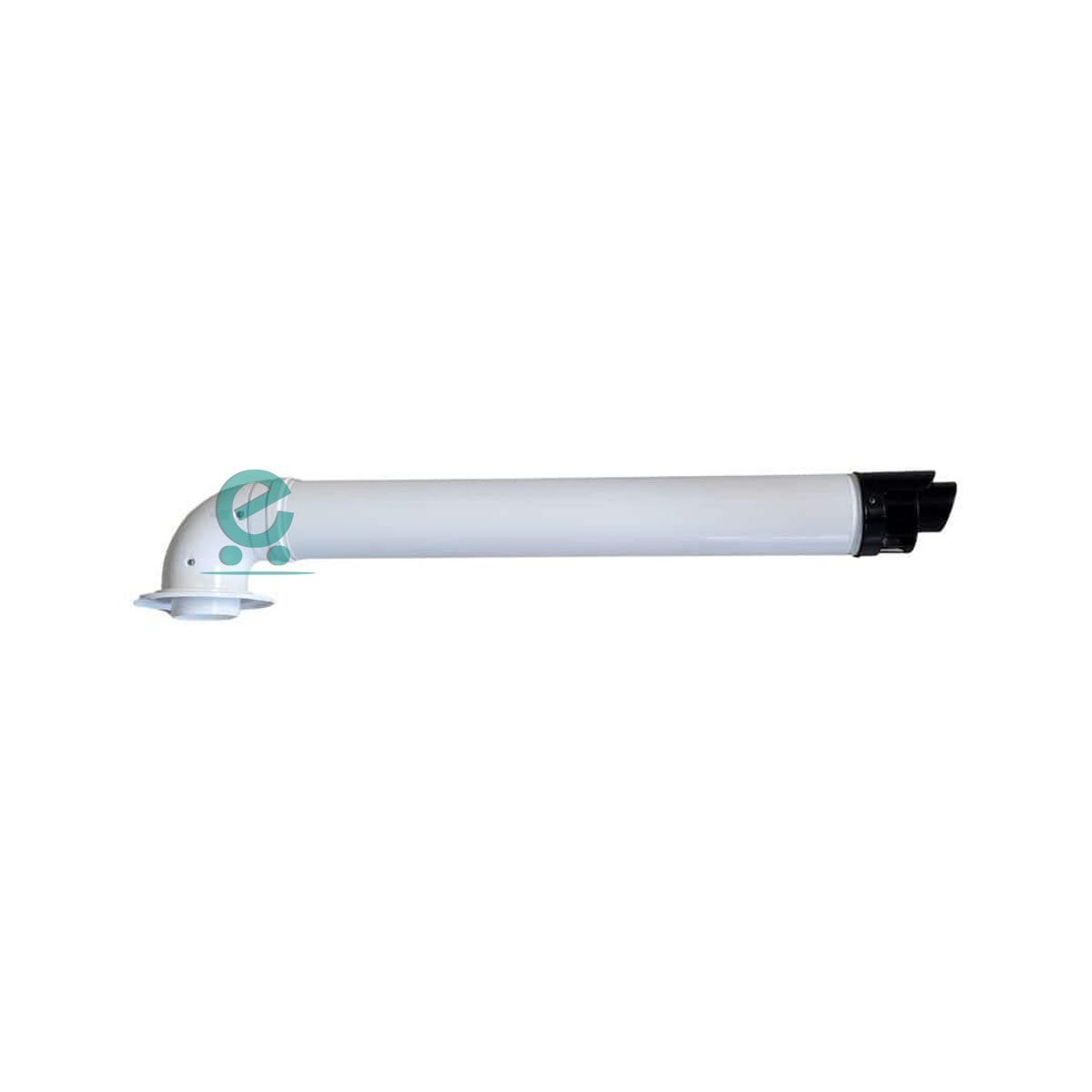

Vaillant Şofben Yatay Hava Akım Boru Seti Ø60/100
Vaillant Şofben Yatay Hava Akım Boru Seti 20297307, uyumlu Vaillant turboMAG hermetik şofbenlerde temiz yanma havasının dış ortamdan alınmasını ve yanma sonucunda oluşan atık gazın dış duvar üzerinden yatay biçimde tahliye edilmesini sağlayan orijinal konsantrik baca setidir. 75 cm boru uzunluğu ve Ø60/100 mm iç içe kanal yapısıyla standart yatay montaj uygulamalarına uygundur.
Stok Kodu 20297307 Ø60/100 mm 75 cm Uzunluk Yatay Duvar Çıkışı turboMAG 12 ve 14 Litre Orijinal Vaillant Aksesuarı
01
Öne Çıkan Özellikler
turboMAG hermetik şofbenler için kompakt, yatay ve konsantrik baca çözümü.
Yanma havası ve atık gaz, aynı baca gövdesindeki birbirinden ayrılmış iki kanalda taşınır.
Ø60 mm iç kanal, yanma sonucunda oluşan atık gazı yatay terminal üzerinden dış ortama taşır.
Ø100 mm dış kanal, şofbenin yanma için ihtiyaç duyduğu temiz havayı dış ortamdan alır.
Yatay baca borusunun cihazın üst bağlantısından dış duvara yönlendirilmesini sağlar.
Uyumlu Vaillant turboMAG baca bağlantı yapısına göre geliştirilmiş orijinal aksesuar çözümüdür.
02
Ø60/100 Hava Akım Sistemi
Temiz hava ve atık gaz, aynı baca seti içindeki ayrı kanallarda ters yönlerde hareket eder.
YANMA HAVASI
Dış Kanal: Ø100 mm
Şofbenin ihtiyacı olan temiz yanma havası, iç boru ile dış boru arasındaki bölümden dış ortamdan cihaza alınır.
ATIK GAZ
İç Kanal: Ø60 mm
Yanma sonucunda oluşan atık gaz, iç boru üzerinden yatay terminale ilerleyerek bina dışına tahliye edilir.
03
Paket İçeriği
Standart yatay şofben baca bağlantısı için gerekli temel bileşenler.
75 CM Yatay Hava Akım Borusu
Ø60/100 mm konsantrik yapıya sahip yatay duvar geçiş borusu.
90° Bağlantı Dirseği
Şofben baca çıkışını yatay boruya yönlendiren konsantrik dirsek.
ROZET Duvar Rozetleri
İç ve dış duvar geçişindeki boşluğun düzenli görünmesini sağlayan parçalar.
CLAMP Bağlantı Kelepçeleri
Baca parçalarının birleşim noktalarında sabitlenmesine yardımcı olur.
Stoktaki kutunun tam içeriği ve parçaların rengi sipariş öncesinde kontrol edilmelidir. Ürün orijinal Vaillant logolu olarak gönderilir.
04
Uyumlu Vaillant Şofbenler
Ürün kaydında belirtilen turboMAG hermetik şofben grupları.
UYUMLU GRUP turboMAG Hermetik 12 Litre
Ø60/100 yatay baca bağlantısını destekleyen uyumlu turboMAG 12 litre hermetik şofbenlerde kullanılabilir.
UYUMLU GRUP turboMAG Hermetik 14 Litre
Ø60/100 yatay baca bağlantısını destekleyen uyumlu turboMAG 14 litre hermetik şofbenlerde kullanılabilir.
Litre kapasitesi tek başına kesin uyumluluk için yeterli değildir. Sipariş öncesinde cihazın tam model ve ürün kodu kontrol edilmelidir.
05
Montaj Eğimi ve Yoğuşma Suyu
Yoğuşma suyunun şofbene geri akmaması için baca dış ortama doğru eğimli olmalıdır.
- Yatay boru dış ortama doğru eğimli olmalıdır
- Önerilen minimum dışa doğru eğim %1’dir
- Yoğuşma suyunun cihaza akması önlenmelidir
- Boru duvar deliği içerisinde merkezlenmelidir
- Dış terminal çevresi sızdırmaz olmalıdır
- İç ve dış rozetler düzgün yerleştirilmelidir
- Contalar temiz ve hasarsız olmalıdır
- İlk çalıştırmada sızdırmazlık kontrol edilmelidir
Hatalı eğim, yoğuşma suyunun baca bağlantısına veya şofbene geri akmasına ve contaların zarar görmesine neden olabilir.
06
Baca Uzatma ve Dirsek Hesabı
İlave uzatma ve dirsekler izin verilen toplam baca uzunluğunu azaltabilir.
- Minimum yatay baca uzunluğu 0,5 metredir
- Maksimum yatay baca uzunluğu 3,7 metredir
- Her ilave 90° dirsek uzunluğu 1 metre azaltır
- Her ilave 45° dirsek uzunluğu 0,5 metre azaltır
- 0,5–0,9 metre mesafede kısma halkası kullanılır
- İlave uzatmada kısma halkası durumu kontrol edilir
- Uzatmalar uygun Ø60/100 sistemden seçilmelidir
- Kesin hesap cihaz montaj kılavuzuna göre yapılmalıdır
Belirtilen uzunluklar turboMAG 12 ve 14 litre cihazların standart Ø60/100 C12 yatay baca sistemi içindir. Farklı model veya montaj tipinde değerler değişebilir.
07
Teknik ve Ürün Bilgileri
Vaillant turboMAG yatay hermetik baca setinin temel özellikleri.
| Ürün adı | Vaillant Şofben Yatay Hava Akım Boru Seti |
|---|---|
| Stok ve barkod kodu | 20297307 |
| Ürün tipi | Yatay konsantrik yanma havası ve atık gaz seti |
| Boru uzunluğu | 75 cm |
| Baca çapı | Ø60/100 mm |
| İç kanal | Ø60 mm – atık gaz tahliye hattı |
| Dış kanal | Ø100 mm – yanma havası giriş hattı |
| Montaj yönü | Yatay |
| Montaj yeri | Dış duvar geçişi |
| Çalışma tipi | Hermetik, ortam havasından bağımsız sistem |
| Montaj eğimi | Dış ortama doğru minimum %1 |
| Yatay sistem uzunluğu | 0,5–3,7 metre |
| İlave 90° dirsek etkisi | İzin verilen uzunluğu 1 metre azaltır |
| İlave 45° dirsek etkisi | İzin verilen uzunluğu 0,5 metre azaltır |
| Listelenen uyumlu cihazlar | turboMAG Hermetik 12 litre ve 14 litre şofbenler |
| Marka | Vaillant |
| Montaj | Yetkili ve uzman kişiler tarafından yapılmalıdır |
Ürünün görsel rengi üretim serisine göre değişebilir. Gönderilen ürün orijinal Vaillant logolu olacaktır.
08
Sık Sorulan Sorular
Sipariş, uyumluluk ve montaj öncesinde bilinmesi gereken temel bilgiler.
Ürünün stok kodu nedir?
Vaillant yatay şofben baca setinin stok ve barkod kodu 20297307’dir.
Setin uzunluğu kaç santimetredir?
Standart yatay hava akım borusunun uzunluğu 75 cm’dir.
Ø60/100 ne anlama gelir?
İç atık gaz kanalının çapı 60 mm, dış yanma havası kanalının çapı ise 100 mm’dir.
Hangi şofbenlerle uyumludur?
Ürün turboMAG Hermetik 12 litre ve 14 litre şofbenler için listelenmektedir. Kesin model kontrolü gerekir.
Dikey çatı çıkışında kullanılabilir mi?
Hayır. Bu ürün yatay dış duvar çıkışı içindir. Dikey çıkışta uygun dikey hava akım boru seti kullanılmalıdır.
Baca borusu neden dışarı doğru eğimli olmalıdır?
Yoğuşma suyunun şofbene veya baca dirseğine geri akmasını önlemek amacıyla dışarı doğru minimum %1 eğim verilmelidir.
Uzatma borusu eklenebilir mi?
İzin verilen maksimum eşdeğer baca uzunluğu aşılmıyorsa uyumlu Ø60/100 uzatmalar kullanılabilir.
İlave dirsek kullanılabilir mi?
Kullanılabilir; ancak her 90° dirsek izin verilen uzunluğu 1 metre, her 45° dirsek 0,5 metre azaltır.
Her Vaillant şofbene uyar mı?
Hayır. Cihaz nesli, model kodu ve baca çapı kontrol edilerek kesin uyumluluk belirlenmelidir.
Montajını kullanıcı yapabilir mi?
Hayır. Atık gaz sistemleri karbonmonoksit riski taşıdığı için montaj yetkili ve uzman kişilerce yapılmalıdır.
Şofbeninize Uygun Yatay Baca Setini Belirleyelim
Vaillant Şofben Yatay Hava Akım Boru Seti Ø60/100 20297307 için güncel fiyat, stok, paket içeriği, ilave uzatma veya dirsek ihtiyacı ve turboMAG cihaz uyumluluğu hakkında bilgi almak üzere şofbeninizin tam model kodunu WhatsApp üzerinden iletebilirsiniz.
