Şofben ile dış ortam arasında çatı üzerinden dikey baca bağlantısı oluşturulmasına yardımcı olur.
Vaillant Şofben Dikey Hava Akım Boru Seti
Satış Fiyatı
5.250,00 TL
(Kdv Dahil)
İndirimli Fiyatı
4.000,00 TL
(Kdv Dahil)
turboMAG şofbenler için dikey çatı çıkış sistemi

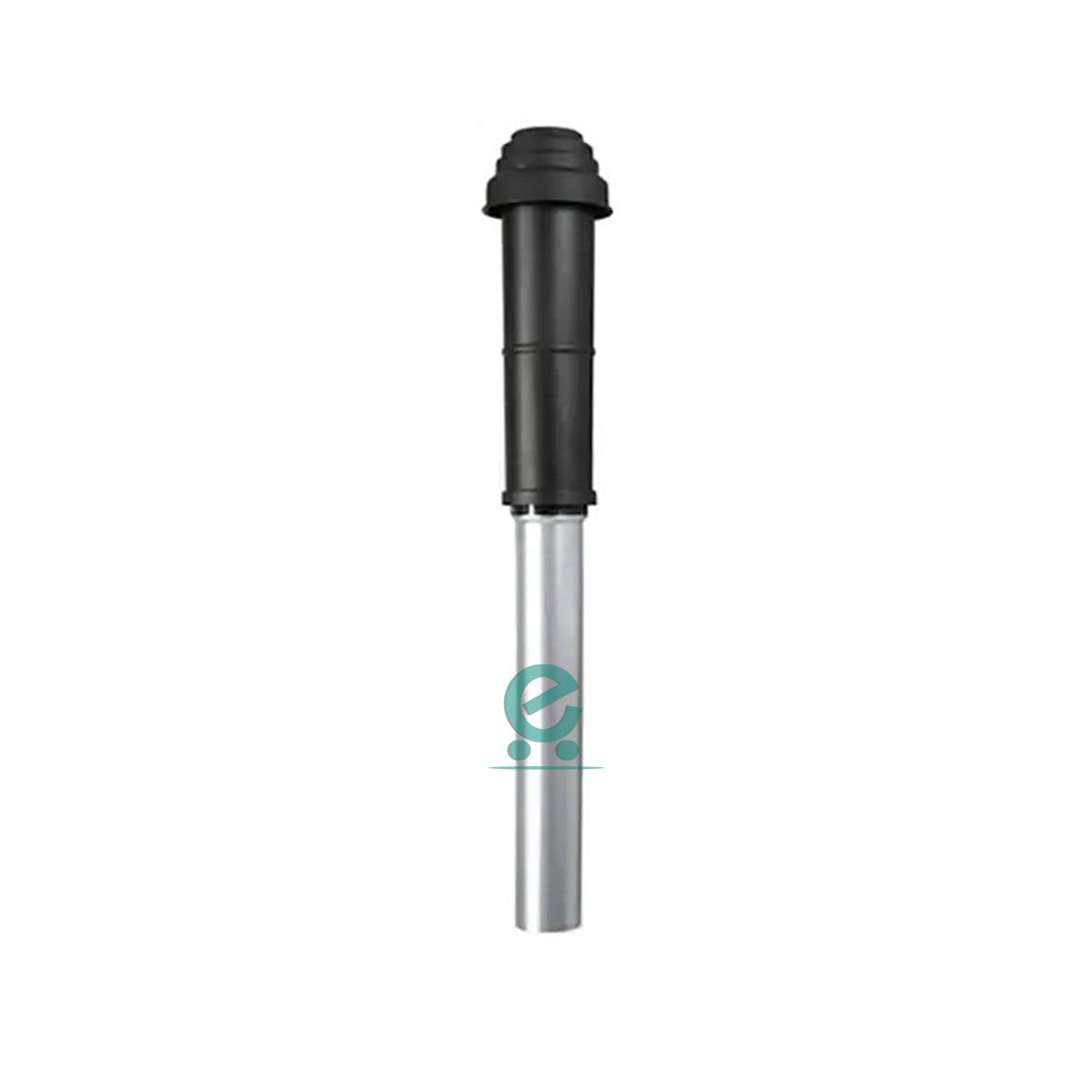

Vaillant Şofben Dikey Hava Akım Boru Seti Ø60/100
Vaillant Şofben Dikey Hava Akım Boru Seti 20231813, uyumlu Vaillant turboMAG hermetik şofbenlerde yanma havasının dış ortamdan alınmasını ve yanma sonucunda oluşan atık gazın çatı üzerinden dikey biçimde tahliye edilmesini sağlayan konsantrik baca sistemidir. Ø60/100 mm iç içe boru yapısı sayesinde hava girişi ve atık gaz çıkışı birbirinden ayrılmış kanallarda gerçekleşir.
Stok Kodu 20231813 Ø60/100 mm Dikey Çatı Çıkışı Konsantrik Sistem turboMAG 12 ve 14 Litre Orijinal Vaillant Aksesuarı
01
Ürünün Öne Çıkan Özellikleri
Uyumlu turboMAG şofbenlerde dikey yanma havası ve atık gaz tahliyesi için sistem çözümü.
Temiz yanma havası ve atık gaz aynı sistem içindeki iki ayrı kanaldan taşınır.
Ø60 mm iç kanal, yanma sonucunda oluşan atık gazın dikey terminale taşınmasını sağlar.
Ø100 mm dış kanal, şofbenin ihtiyaç duyduğu temiz havayı dış ortamdan alır.
Uyumlu Vaillant baca uzatma, dirsek, kelepçe ve çatı aksesuarlarıyla birlikte kullanılabilir.
Yanma havasının yaşam alanından alınmamasına yardımcı olan kapalı baca sistemi sunar.
02
Ø60/100 Sistem Nasıl Çalışır?
Temiz hava ve atık gaz birbirinden ayrılmış iki kanalda ters yönlerde ilerler.
YANMA HAVASI
Dış Kanal: Ø100 mm
Şofbenin çalışması için gerekli temiz hava, dış boru ile iç boru arasındaki kanaldan çatı üzerindeki dış ortamdan cihaza taşınır.
ATIK GAZ
İç Kanal: Ø60 mm
Yanma sonucunda oluşan atık gaz, iç boru üzerinden yukarı doğru ilerleyerek dikey terminalden dış ortama tahliye edilir.
Bu ürün yalnızca düz bir uzatma borusu değildir. Uyumlu şofbenin çatı üzerinden hava almasını ve atık gazı dikey olarak tahliye etmesini sağlayan terminal sistemidir.
03
Uyumlu Vaillant Şofbenler
e-vaillant.com ürün kaydında belirtilen turboMAG hermetik cihaz grupları.
UYUMLU GRUP turboMAG Hermetik 12 Litre
Ürün sayfasında 12 litre sınıfındaki uyumlu turboMAG hermetik şofbenler için listelenmektedir.
UYUMLU GRUP turboMAG Hermetik 14 Litre
Ürün sayfasında 14 litre sınıfındaki uyumlu turboMAG hermetik şofbenler için listelenmektedir.
Aynı litre kapasitesine sahip farklı nesil şofbenlerde baca bağlantısı ve aksesuar kodu değişebilir. Sipariş öncesinde cihazın tam model kodu mutlaka kontrol edilmelidir.
04
Teknik ve Ürün Bilgileri
Vaillant turboMAG Ø60/100 dikey konsantrik baca sistemi.
| Ürün adı | Vaillant Şofben Dikey Hava Akım Boru Seti |
|---|---|
| Stok ve barkod kodu | 20231813 |
| Ürün tipi | Dikey konsantrik yanma havası ve atık gaz seti |
| Baca çapı | Ø60/100 mm |
| İç kanal | Ø60 mm – atık gaz tahliye hattı |
| Dış kanal | Ø100 mm – yanma havası giriş hattı |
| Montaj yönü | Dikey |
| Montaj yeri | Uygun düz veya eğimli çatı uygulaması |
| Çalışma tipi | Hermetik, ortam havasından bağımsız sistem |
| Kullanım amacı | Yanma havasını dış ortamdan almak ve atık gazı çatı üzerinden tahliye etmek |
| Listelenen uyumlu cihazlar | turboMAG Hermetik 12 litre ve 14 litre şofbenler |
| Marka | Vaillant |
| Ürün sınıfı | Orijinal baca ve şofben aksesuarı |
| Montaj | Yetkili ve uzman kişiler tarafından yapılmalıdır |
Ürünün kutu içeriği, rengi ve bağlantı bileşenleri stoktaki üretim serisine göre değişebilir. Sipariş öncesinde kutu içeriği ve tam cihaz uyumluluğu teyit edilmelidir.
05
Hangi Durumlarda Kullanılır?
Yatay dış duvar çıkışının uygun olmadığı veya dikey çatı çıkışının tercih edildiği projelerde.
- Şofbenin üst kısmından dikey güzergâh oluşturulacaksa
- Yatay dış duvar çıkışı teknik olarak uygun değilse
- Düz çatı üzerinden terminal çıkışı planlanıyorsa
- Eğimli çatı üzerinden baca çıkışı yapılacaksa
- Ø60/100 konsantrik sistem gerekiyorsa
- Dikey baca uzatmaları kullanılacaksa
- Cihaz kılavuzu bu baca sistemine izin veriyorsa
- Hermetik şofben için dış ortam bağlantısı gerekiyorsa
06
Tamamlayıcı Baca Aksesuarları
Çatı tipi, cihaz konumu ve baca güzergâhına göre ilave parçalar gerekebilir.
- Uyumlu Ø60/100 uzatma boruları
- Ø60/100 45° veya 87° dirsekler
- Şofbene uygun bağlantı adaptörü
- Eğimli çatı için uygun geçiş parçası
- Düz çatı uygulaması için çatı boğazı
- İlave hava borusu kelepçeleri
- Montaj ve sabitleme elemanları
- Projeye uygun sızdırmazlık bileşenleri
Baca uzatma ve dirsek sayıları cihazın izin verilen maksimum eşdeğer baca uzunluğunu etkiler. Hesaplama cihazın kendi montaj kılavuzuna göre yapılmalıdır.
07
Montajda Dikkat Edilmesi Gerekenler
Çatı sızdırmazlığı, baca sabitlemesi ve conta güvenliği birlikte sağlanmalıdır.
- Şofbenin tam model kodu kontrol edilmelidir
- Ø60/100 baca sistemiyle uyumluluk doğrulanmalıdır
- İzin verilen toplam baca uzunluğu aşılmamalıdır
- Dikey terminal çatıya tam dik yerleştirilmelidir
- Çatı tipine uygun geçiş parçası kullanılmalıdır
- İç ve dış boru contaları hasarsız olmalıdır
- Birleşimler uygun kelepçelerle sabitlenmelidir
- İlk çalıştırmada sızdırmazlık kontrolü yapılmalıdır
Hatalı çatı geçişi, gevşek bağlantı veya hasarlı conta atık gaz sızıntısına ve karbonmonoksit tehlikesine neden olabilir. Montaj kullanıcı tarafından yapılmamalıdır.
08
Sık Sorulan Sorular
Sipariş ve montaj öncesinde bilinmesi gereken temel bilgiler.
Ürünün stok kodu nedir?
e-vaillant.com ürün kaydındaki stok ve barkod kodu 20231813’tür.
Ø60/100 ne anlama gelir?
İç atık gaz borusunun çapı 60 mm, dış yanma havası kanalının çapı ise 100 mm’dir.
Hangi şofbenlerle uyumludur?
Ürün sayfasında turboMAG Hermetik 12 litre ve 14 litre şofbenler için listelenmektedir. Tam model kontrolü gereklidir.
Yatay duvar çıkışında kullanılabilir mi?
Hayır. Bu ürün dikey çatı çıkışı içindir. Yatay çıkışta şofbene uygun yatay hava akım seti kullanılmalıdır.
Düz çatıya monte edilebilir mi?
Uygun düz çatı geçiş aksesuarı ve cihaz montaj talimatlarına göre kullanılabilir.
Eğimli çatıya monte edilebilir mi?
Uygun eğimli çatı geçiş parçası ve sızdırmazlık aksesuarlarıyla monte edilebilir.
Uzatma borusu eklenebilir mi?
Cihazın izin verdiği maksimum eşdeğer baca uzunluğu aşılmıyorsa uyumlu Ø60/100 uzatmalar kullanılabilir.
Paket içeriğinde çatı geçiş parçası var mı?
Kutu içeriği üretim serisine göre değişebileceğinden stoktaki ürünün paket içeriği sipariş öncesinde doğrulanmalıdır.
Her Vaillant şofbene uyar mı?
Hayır. Baca çapı, cihaz nesli ve bağlantı yapısı farklı olabilir. Kesin uyumluluk tam model koduyla belirlenir.
Montajını kullanıcı yapabilir mi?
Hayır. Atık gaz sistemi ve çatı geçişi yetkili ve uzman kişiler tarafından monte edilmelidir.
