Baca hattında keskin ve kontrollü yön değişikliği oluşturur.
Vaillant Şofben 90'' Dirsek
Satış Fiyatı
2.750,00 TL
(Kdv Dahil)
İndirimli Fiyatı
2.500,00 TL
(Kdv Dahil)
turboMAG baca sistemleri için 90 derece yön değişimi

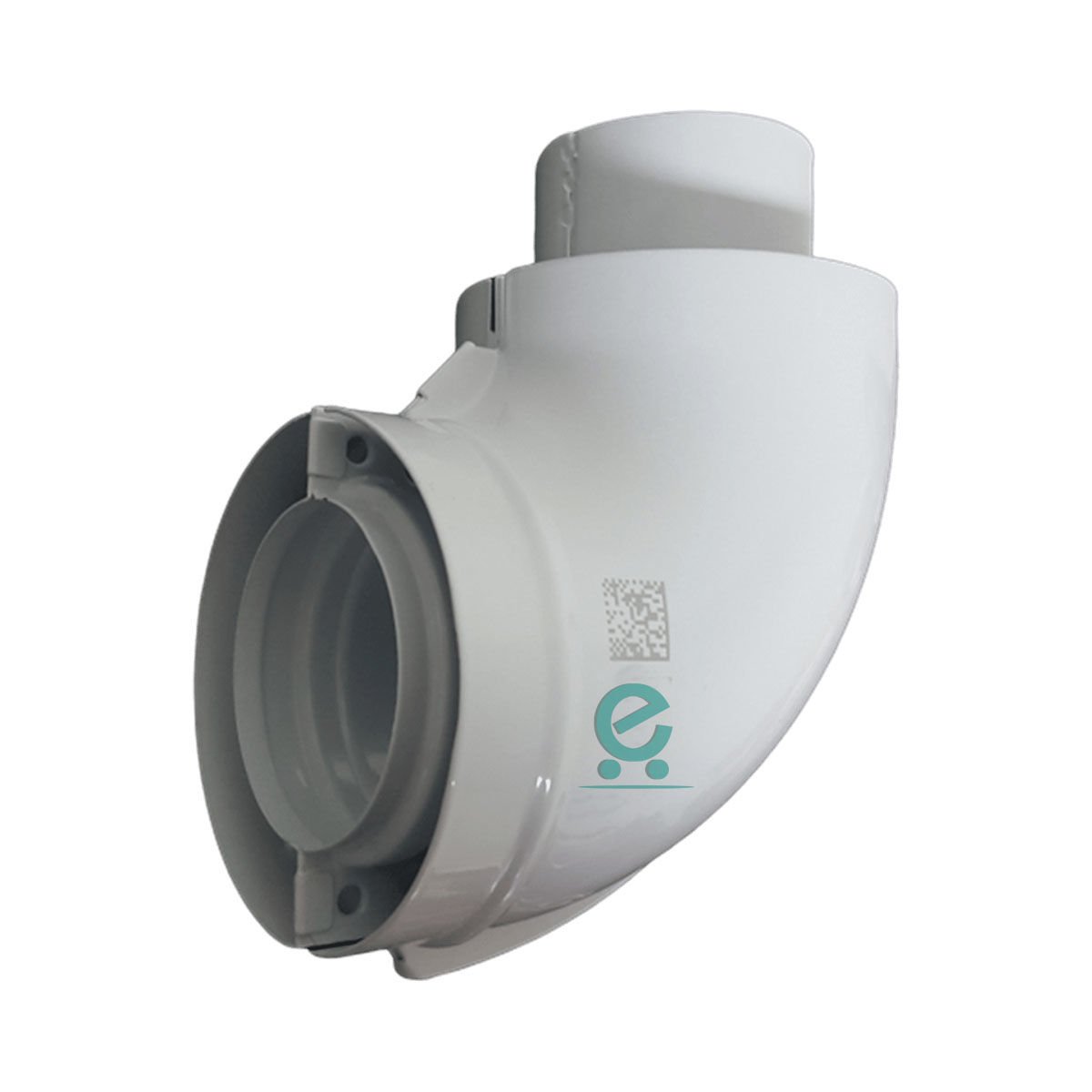

Vaillant Şofben 90° Dirsek Ø60/100
Vaillant Şofben 90° Dirsek 20229851, uyumlu turboMAG hermetik şofbenlerin konsantrik baca güzergâhında 90 derece yön değişikliği oluşturmak için kullanılan orijinal Vaillant aksesuarıdır. Ø60/100 mm iç içe kanal yapısı sayesinde temiz yanma havası ve atık gaz, birbirinden ayrılmış hatlarda taşınmaya devam eder.
Ürün Kodu 20229851 90° Yön Değişimi Ø60/100 mm Konsantrik Sistem turboMAG 12 ve 14 Litre Orijinal Vaillant Aksesuarı
01
Öne Çıkan Özellikler
Baca güzergâhını yataydan dikeye veya dikeyden yataya çevirmek için orijinal bağlantı çözümü.
İç atık gaz ve dış yanma havası kanallarını kesintisiz biçimde devam ettirir.
Atık gazın baca güzergâhında güvenli biçimde yönlendirilmesini sağlar.
Temiz yanma havası geçişinin dirsek boyunca devam etmesini sağlar.
Uyumlu yatay duvar ve dikey çatı çıkışı projelerinde kullanılabilir.
turboMAG baca sistemi ölçülerine ve bağlantı yapısına uygun olarak geliştirilmiştir.
02
90° Dirsek Ne İşe Yarar?
Şofben ile dış terminal arasında düz ilerlemeyen baca güzergâhlarının oluşturulmasını sağlar.
- Şofben çıkışını yatay baca borusuna bağlamak
- Yatay hattı dikey baca güzergâhına çevirmek
- Dikey hattı dış duvar terminaline yönlendirmek
- Kolon veya yapı elemanını aşmak
- Teknik şaft içerisindeki yönü değiştirmek
- Ø60/100 sistem bütünlüğünü korumak
- Standart baca setine ilave dönüş oluşturmak
- Montaj alanına uygun baca rotası hazırlamak
03
Uyumlu Vaillant Şofbenler
Kesin uyumluluk, cihazın tam model kodu ve baca çapı üzerinden doğrulanmalıdır.
UYUMLU GRUP turboMAG Hermetik 12 Litre
Ø60/100 baca sistemini destekleyen uyumlu üretim nesillerinde kullanılabilir.
UYUMLU GRUP turboMAG Hermetik 14 Litre
Ø60/100 baca bağlantısına sahip uyumlu turboMAG cihazlarda kullanılabilir.
Aynı kapasitedeki farklı turboMAG nesillerinde baca çapı ve aksesuar kodları değişebilir. Sipariş öncesinde tam cihaz modeli kontrol edilmelidir.
04
Baca Uzunluğu Hesabına Etkisi
İlave dirsekler, hava ve atık gaz akışında direnç oluşturduğu için toplam baca hesabına dahil edilir.
- Standart cihaz çıkış dirseği ayrıca değerlendirilir
- İlave 90° dirsek eşdeğer uzunluğa dahil edilir
- Bir ilave dirsek yaklaşık 1 metre etki oluşturabilir
- 45° dirseklerin etkisi daha düşük olabilir
- Toplam düz boru uzunluğu hesaplanmalıdır
- Yatay ve dikey sistem limitleri farklıdır
- Kısma halkası gereksinimi kontrol edilmelidir
- Kesin değer model kılavuzundan doğrulanmalıdır
Baca uzunluğu ve dirsek hesabı yapılmadan ürün eklenmesi, cihazın hava akışını ve yanma emniyetini olumsuz etkileyebilir.
05
Montaj ve Sızdırmazlık Kuralları
İç ve dış kanal contaları doğru biçimde yerleştirilmeli, bağlantılar mekanik olarak sabitlenmelidir.
- Dirsek cihaz veya boruya tam oturtulmalıdır
- İç kanal contası yerinden çıkmamalıdır
- Dış hava kanalı contası hasarsız olmalıdır
- Bağlantı uygun kelepçeyle sabitlenmelidir
- Dirsek üzerine mekanik yük bindirilmemelidir
- Boru hattı ayrıca duvara sabitlenmelidir
- İlk çalıştırmada sızdırmazlık kontrol edilmelidir
- Montaj yetkili ve uzman kişilerce yapılmalıdır
Hatalı baca dirseği montajı atık gaz ve karbonmonoksit sızıntısı oluşturabilir. Ürün kullanıcı tarafından monte edilmemelidir.
06
Teknik ve Ürün Bilgileri
Vaillant Şofben 90° Dirsek 20229851 temel özellikleri.
| Ürün adı | Vaillant Şofben 90° Dirsek |
|---|---|
| Ürün kodu | 20229851 |
| Ürün tipi | Konsantrik baca yön değiştirme dirseği |
| Dönüş açısı | 90 derece |
| Sistem çapı | Ø60/100 mm |
| İç kanal | Ø60 mm – atık gaz tahliye hattı |
| Dış kanal | Ø100 mm – yanma havası giriş hattı |
| Kullanım amacı | Baca hattında 90° yön değişimi oluşturmak |
| Montaj yönü | Uygun yatay veya dikey baca sistemi |
| Çalışma tipi | Hermetik, ortam havasından bağımsız sistem |
| Uyumlu cihaz grubu | Uyumlu turboMAG Hermetik 12 ve 14 litre şofbenler |
| Baca uzunluğu etkisi | İlave dirsek olarak toplam eşdeğer uzunluk hesabına dahil edilir |
| Uyumlu aksesuarlar | Vaillant Ø60/100 yatay ve dikey setler ile baca uzatmaları |
| Marka | Vaillant |
| Montaj | Yetkili ve uzman kişiler tarafından yapılmalıdır |
Ürün rengi ve kutu içeriği üretim serisine göre değişebilir. Gönderilen ürün orijinal Vaillant logolu olacaktır.
07
Sık Sorulan Sorular
Sipariş, uyumluluk ve montaj öncesinde bilinmesi gereken temel bilgiler.
Ürün kodu nedir?
Vaillant Şofben 90° Dirsek ürün kodu 20229851’dir.
Ø60/100 ne anlama gelir?
İç atık gaz kanalı 60 mm, dış yanma havası kanalı 100 mm çapındadır.
Dirsek hangi amaçla kullanılır?
Baca hattını yataydan dikeye, dikeyden yataya veya farklı bir yöne çevirmek için kullanılır.
Hangi şofbenlerle uyumludur?
Ürün uyumlu turboMAG Hermetik 12 ve 14 litre şofbenler için listelenmektedir. Kesin model kontrolü gerekir.
Yatay baca sisteminde kullanılabilir mi?
Evet. Maksimum baca uzunluğu hesabı uygun olduğu sürece yatay Ø60/100 sistemlerde kullanılabilir.
Dikey baca sisteminde kullanılabilir mi?
Uyumlu cihaz ve projelerde dikey baca güzergâhında yön değiştirmek için kullanılabilir.
90° dirsek baca uzunluğunu etkiler mi?
Evet. İlave dirsek hava akış direncini artırır ve izin verilen düz boru uzunluğunu azaltabilir.
Birden fazla dirsek kullanılabilir mi?
Cihazın izin verdiği eşdeğer baca uzunluğu ve maksimum dirsek sayısı aşılmıyorsa kullanılabilir.
Kelepçe pakete dahil midir?
Paket içeriği stoktaki üretim serisine göre sipariş öncesinde doğrulanmalıdır.
Montajını kullanıcı yapabilir mi?
Hayır. Atık gaz sistemi montajı karbonmonoksit riski nedeniyle uzman kişilerce yapılmalıdır.
Şofbeniniz İçin Doğru Baca Güzergâhını Belirleyelim
Vaillant Şofben 90° Dirsek Ø60/100 20229851 için güncel fiyat, stok, paket içeriği, turboMAG cihaz uyumluluğu ve toplam baca uzunluğu hesabı hakkında bilgi almak üzere şofbeninizin tam model kodunu ve baca güzergâhını WhatsApp üzerinden iletebilirsiniz.
