Baca hattında 45 derecelik kontrollü dönüş oluşturur.
Vaillant Şofben 45'' Dirsek
Satış Fiyatı
2.750,00 TL
(Kdv Dahil)
İndirimli Fiyatı
2.500,00 TL
(Kdv Dahil)
turboMAG baca sistemleri için yumuşak yön değişimi

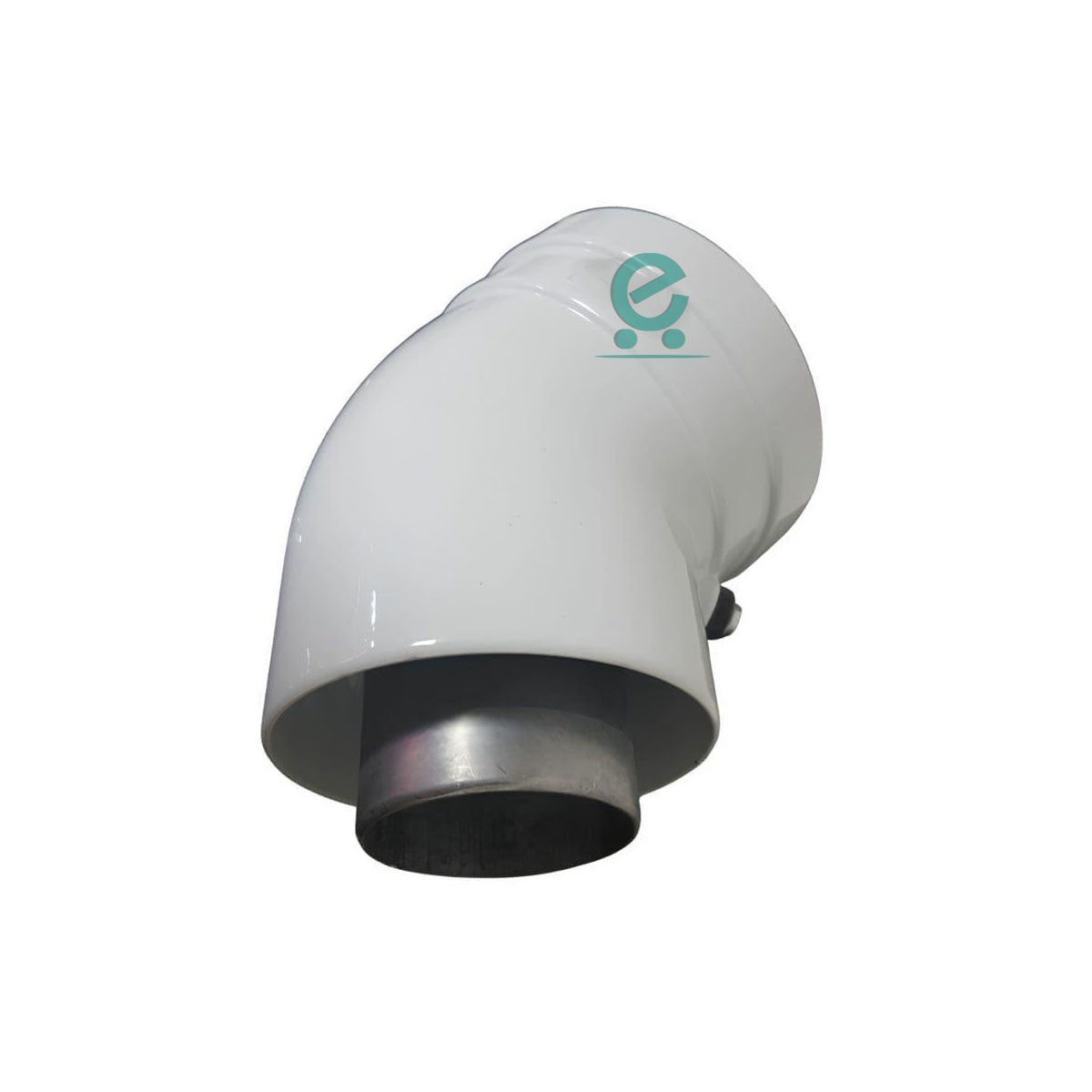

Vaillant Şofben 45° Dirsek Ø60/100
Vaillant Şofben 45° Dirsek 20229852, uyumlu turboMAG hermetik şofbenlerin konsantrik baca güzergâhında 45 derece yön değişikliği oluşturmak için kullanılan orijinal Vaillant aksesuarıdır. Ø60/100 mm iç içe kanal yapısıyla temiz yanma havası ve atık gaz akışının birbirinden ayrılmış kanallarda devam etmesini sağlar.
Ürün Kodu 20229852 45° Yön Değişimi Ø60/100 mm Konsantrik Sistem turboMAG 12 ve 14 Litre Orijinal Vaillant Aksesuarı
01
Öne Çıkan Özellikler
Dar alanlarda daha yumuşak ve kontrollü baca dönüşleri için orijinal aksesuar çözümü.
Hava girişi ve atık gaz çıkışını ayrı kanallarda devam ettirir.
Atık gazın dirsek boyunca güvenli biçimde yönlendirilmesini sağlar.
Temiz yanma havasının dış kanaldan geçişini sürdürür.
Uyumlu yatay duvar veya dikey çatı baca projelerinde kullanılabilir.
turboMAG baca sisteminin ölçü ve bağlantı yapısına uygun olarak geliştirilmiştir.
02
45° Dirsek Ne İşe Yarar?
Baca hattının yapı elemanlarına ve montaj alanına göre daha kademeli biçimde yönlendirilmesini sağlar.
- Baca hattını kademeli olarak yükseltmek
- Kolon veya yapı elemanının çevresinden geçmek
- Teknik şaft girişine hizalama yapmak
- Dikey terminale daha yumuşak dönüş sağlamak
- Yatay borunun konumunu değiştirmek
- İki adet kullanarak farklı ofset oluşturmak
- Ø60/100 sistem bütünlüğünü korumak
- Montaj alanına uygun güzergâh hazırlamak
03
Uyumlu Vaillant Şofbenler
Kesin uyumluluk cihazın tam model kodu ve baca çapıyla doğrulanmalıdır.
UYUMLU GRUP turboMAG Hermetik 12 Litre
Ø60/100 baca sistemine sahip uyumlu üretim nesillerinde kullanılabilir.
UYUMLU GRUP turboMAG Hermetik 14 Litre
Uyumlu turboMAG 14 litre cihazların konsantrik baca sistemlerinde kullanılabilir.
Aynı litre kapasitesine sahip farklı nesil cihazlarda baca çapı veya aksesuar kodu değişebilir. Sipariş öncesinde tam model etiketi kontrol edilmelidir.
04
45° ve 90° Dirsek Karşılaştırması
İki adet 45° dirsek kullanılarak kademeli bir 90° yön değişimi oluşturulabilir.
2 × 45° İki kademeli dönüş
=
1 × 90° Toplam yön değişimi
Baca uzunluğu hesabında her dirseğin oluşturduğu akış direnci cihaz montaj kılavuzuna göre ayrıca değerlendirilmelidir.
05
Baca Uzunluğu ve Montaj Hesabı
Dirsekler toplam eşdeğer baca mesafesine dahil edilir.
- Standart baca seti toplam mesafeye dahil edilir
- Her ilave 45° dirsek ayrıca değerlendirilir
- İki adet 45° dirsek 90° dönüş oluşturabilir
- Dirsekler izin verilen düz boru mesafesini azaltabilir
- Yatay ve dikey baca limitleri farklı olabilir
- Kısma halkası gereksinimi kontrol edilmelidir
- Toplam uzunluk model kılavuzundan doğrulanmalıdır
- Hesap uzman personel tarafından yapılmalıdır
Dirsek sayısı veya toplam baca mesafesi izin verilen sınırı aşarsa cihazın hava akışı ve yanma emniyeti olumsuz etkilenebilir.
06
Montaj ve Sızdırmazlık Kuralları
İç ve dış kanal contaları doğru biçimde oturtulmalı, bağlantılar mekanik olarak sabitlenmelidir.
- Dirsek boruya tam olarak geçirilmelidir
- İç atık gaz contası yerinden çıkmamalıdır
- Dış hava kanalı contası hasarsız olmalıdır
- Bağlantı uygun kelepçeyle sabitlenmelidir
- Dirsek üzerinde mekanik yük bırakılmamalıdır
- Boru hattı ayrıca duvara sabitlenmelidir
- İlk çalıştırmada sızdırmazlık kontrol edilmelidir
- Montaj uzman kişiler tarafından yapılmalıdır
Hatalı atık gaz sistemi montajı karbonmonoksit sızıntısı ve hayati tehlike oluşturabilir. Kullanıcı montajı yapılmamalıdır.
07
Teknik ve Ürün Bilgileri
Vaillant Şofben 45° Dirsek 20229852 temel özellikleri.
| Ürün adı | Vaillant Şofben 45° Dirsek |
|---|---|
| Ürün kodu | 20229852 |
| Ürün tipi | Konsantrik baca yön değiştirme dirseği |
| Dönüş açısı | 45 derece |
| Sistem çapı | Ø60/100 mm |
| İç kanal | Ø60 mm – atık gaz tahliye hattı |
| Dış kanal | Ø100 mm – yanma havası giriş hattı |
| Kullanım amacı | Baca hattında 45° yön değişimi oluşturmak |
| Montaj yönü | Uygun yatay veya dikey baca sistemi |
| Çalışma tipi | Hermetik, ortam havasından bağımsız sistem |
| Uyumlu cihaz grubu | Uyumlu turboMAG Hermetik 12 ve 14 litre şofbenler |
| Baca hesabına etkisi | İlave dirsek olarak eşdeğer baca uzunluğu hesabına dahil edilir |
| Uyumlu aksesuarlar | Vaillant Ø60/100 yatay ve dikey setler, uzatma boruları ve bağlantı kelepçeleri |
| Marka | Vaillant |
| Montaj | Yetkili ve uzman kişiler tarafından yapılmalıdır |
Ürün rengi ve kutu içeriği üretim serisine göre değişebilir. Gönderilen ürün orijinal Vaillant logolu olacaktır.
08
Sık Sorulan Sorular
Sipariş, uyumluluk ve montaj öncesinde bilinmesi gereken temel bilgiler.
Ürün kodu nedir?
Vaillant Şofben 45° Dirsek ürün kodu 20229852’dir.
Ø60/100 ne anlama gelir?
İç atık gaz kanalı 60 mm, dış yanma havası kanalı 100 mm çapındadır.
45° dirsek hangi amaçla kullanılır?
Baca hattında daha yumuşak ve kademeli yön değişimi oluşturmak için kullanılır.
Hangi şofbenlerle uyumludur?
Ürün uyumlu turboMAG Hermetik 12 ve 14 litre şofbenler için listelenmektedir. Tam model kontrolü gerekir.
İki adet 45° dirsek birlikte kullanılabilir mi?
Evet. Uygun projede iki adet 45° dirsekle toplam 90° yön değişikliği oluşturulabilir.
90° dirsek yerine tercih edilebilir mi?
Montaj alanına bağlı olarak daha yumuşak ve kademeli bir dönüş gerektiğinde tercih edilebilir.
Baca uzunluğunu etkiler mi?
Evet. İlave dirsek hava akış direncini artırdığı için toplam eşdeğer baca hesabına dahil edilir.
Yatay sistemde kullanılabilir mi?
Uyumlu Ø60/100 yatay baca sistemlerinde, izin verilen toplam mesafe aşılmadan kullanılabilir.
Dikey sistemde kullanılabilir mi?
Uyumlu cihaz ve projelerde dikey baca güzergâhında yön değiştirmek için kullanılabilir.
Montajını kullanıcı yapabilir mi?
Hayır. Atık gaz sistemi montajı karbonmonoksit riski nedeniyle uzman kişilerce yapılmalıdır.
