Baca hattını yataydan dikeye veya dikeyden yataya çevirmek için kullanılır.

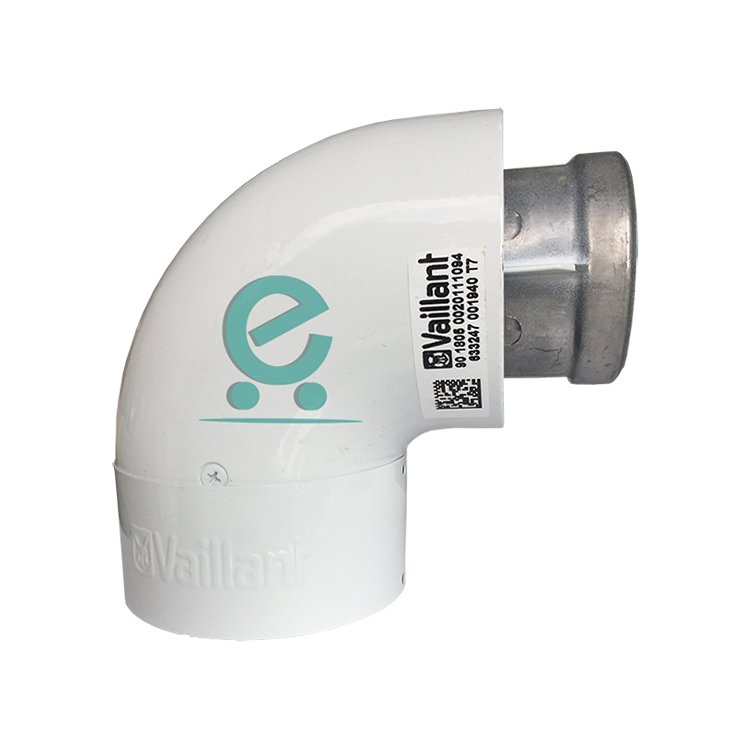

Vaillant Hermetik Kombi 90 Derece Dirsek (60/100)
Satış Fiyatı
3.000,00 TL
(Kdv Dahil)
İndirimli Fiyatı
2.500,00 TL
(Kdv Dahil)
```
90° Yön Değişimi
Ø60/100 Konsantrik Yapı
Atık Gaz Kanalı
Yanma Havası Kanalı
Kompakt Montaj
Orijinal Sistem Uyumu
```
Orijinal Vaillant hermetik baca aksesuarı
Vaillant Hermetik Kombi 90° Dirsek Ø60/100 – 303808
Vaillant Hermetik Kombi 90 Derece Dirsek Ø60/100 303808, uyumlu Vaillant hermetik cihazların konsantrik yanma havası ve atık gaz hattını yaklaşık 90 derece yönlendirmek için kullanılan orijinal alüminyum baca aksesuarıdır. Yatay ve dikey baca bağlantıları arasında keskin yön değişimi oluşturur.
Ürün Kodu: 303808 Ø60/100 mm 90° Yön Değişimi Konsantrik Sistem Alüminyum Yapı Orijinal Vaillant Aksesuarı
01
Ürünün Öne Çıkan Avantajları
Ø60/100 hermetik baca hattının yatay veya dikey yönde değiştirilmesini sağlar.
Yanma havası ve atık gazı ayrı kanallarda aynı dirsek içerisinde taşır.
Ø60 mm iç kanal üzerinden yanma gazlarının çıkış hattına yönlendirilmesine yardımcı olur.
Ø100 mm dış kanal üzerinden cihazın ihtiyaç duyduğu yanma havası taşınır.
Dar montaj alanlarında baca hattına kısa mesafede yön verilmesine yardımcı olur.
Uyumlu Vaillant Ø60/100 baca boruları ve bağlantı aksesuarlarıyla birlikte kullanılabilir.
02
Ø60/100 Konsantrik Sistem Nasıl Çalışır?
Yanma havası ve atık gaz, dönüş boyunca birbirinden ayrı iki kanalda ilerler.
YANMA HAVASI
Dış Kanal: Ø100 mm
Cihazın yanması için gereken hava, dış kanal üzerinden 90 derece dönüş yaparak kombiye taşınır.
ATIK GAZ
İç Kanal: Ø60 mm
Yanma sonucunda oluşan atık gaz, iç kanal üzerinden baca terminaline doğru yönlendirilir.
Ürün işlevi: 303808 bir baca uzatma borusu veya terminal değildir. Uyumlu Ø60/100 baca hattının yönünü değiştiren konsantrik bağlantı dirseğidir.
03
Hangi Durumlarda Kullanılır?
Baca güzergâhında keskin yön değişimi gerektiğinde.
- Kombi çıkışından yatay baca hattına geçişte
- Yatay hattan dikey baca hattına dönüşte
- Kolon, kiriş veya tesisat engelinin aşılmasında
- Dar montaj alanlarında yön değiştirilmesinde
- Şaft veya ortak baca bağlantısına geçişte
- Ø60/100 Vaillant hermetik baca sistemlerinde
Baca hesabı uyarısı: İlave dirsek kullanımı, cihazın izin verdiği maksimum baca uzunluğunu azaltabilir. Kesin değer cihaz modelinin güncel Vaillant baca kılavuzundan kontrol edilmelidir.
04
Teknik Özellikler
Vaillant Ø60/100 mm alüminyum konsantrik hermetik dirsek.
| Ürün adı | Vaillant Hermetik Kombi 90° Dirsek |
|---|---|
| Ürün kodu | 303808 |
| Resmî ürün tanımı | Konsantrik alüminyum 90° dirsek |
| Baca çapı | Ø60/100 mm |
| İç kanal | Ø60 mm – atık gaz hattı |
| Dış kanal | Ø100 mm – yanma havası hattı |
| Dönüş açısı | 90 derece |
| Malzeme | Alüminyum konsantrik yapı |
| Kullanım amacı | Hermetik baca hattının yönünü değiştirmek |
| Kullanım yönü | Projeye göre yatay veya dikey |
| Uyumlu sistem | 303808 kullanımına izin verilen Vaillant Ø60/100 baca sistemleri |
| Montaj | Yetkili ve uzman kişiler tarafından yapılmalıdır |
05
Uyumlu Vaillant Cihaz Grupları
Kesin uyumluluk cihazın tam model kodu ve baca sistemi üzerinden doğrulanmalıdır.
turboTEC pro turboTEC plus Uyumlu hermetik Vaillant cihazlar Ø60/100 baca sistemleri
Uyumluluk uyarısı: Ürün adında “kombi” ifadesi geçse de yalnızca cihazın tam modeli ve Vaillant baca kılavuzu 303808 kullanımına izin veriyorsa tercih edilmelidir. Yeni nesil yoğuşmalı cihazlarda farklı PP baca dirsekleri kullanılabilir.
06
Montajda Dikkat Edilmesi Gerekenler
Conta, kelepçe ve baca uzunluğu hesabı güvenli çalışma için önemlidir.
Cihaz uyumluluğu doğrulanmalıdır
Kombinin veya hermetik cihazın 303808 alüminyum Ø60/100 baca sistemini desteklediği kontrol edilmelidir.
Baca güzergâhı hesaplanmalıdır
Dirsek, uzatma ve diğer bağlantı parçaları toplam baca uzunluğu hesabına dâhil edilmelidir.
Bağlantılar tam oturtulmalıdır
İç atık gaz borusu ve dış hava borusu bağlantı yuvalarına tam olarak yerleştirilmelidir.
Contalar kontrol edilmelidir
Ezilmiş, yırtılmış veya yuvasından çıkmış contalarla montaj yapılmamalıdır.
Kelepçeler kullanılmalıdır
Baca birleşim noktaları üretici talimatına uygun hava borusu kelepçeleriyle sabitlenmelidir.
Sızdırmazlık testi yapılmalıdır
İlk çalıştırmadan önce bütün baca hattı ve bağlantı noktaları uzman tarafından kontrol edilmelidir.
Güvenlik uyarısı: Hatalı baca bağlantısı atık gaz sızıntısına ve karbonmonoksit tehlikesine neden olabilir. Montaj kullanıcı tarafından yapılmamalıdır.
07
Sık Sorulan Sorular
Sipariş ve montaj öncesinde bilinmesi gerekenler.
Vaillant 90 derece dirseğin ürün kodu nedir?
Vaillant ürün kodu 303808’dir.
Ürün hangi baca çapına uygundur?
Ø60 mm iç atık gaz ve Ø100 mm dış yanma havası kanalından oluşan konsantrik baca sistemine uygundur.
Ürün alüminyum mudur?
Vaillant resmî teknik belgelerinde konsantrik alüminyum 90° dirsek olarak tanımlanmaktadır.
Her Vaillant kombiye uyar mı?
Hayır. Cihazın Ø60/100 alüminyum hermetik baca sistemini desteklemesi gerekir.
Yoğuşmalı kombilerde kullanılabilir mi?
Bazı özel bağlantı düzenlerinde kullanılabilir; ancak yeni nesil yoğuşmalı cihazlarda çoğunlukla modele uygun PP baca aksesuarları tercih edilir. Tam model kontrolü yapılmalıdır.
Dirsek baca uzunluğunu etkiler mi?
Evet. İlave dirsek izin verilen düz baca uzunluğunu azaltabilir. Kesin değer cihaz kılavuzundan kontrol edilmelidir.
Ø80/125 sistemde kullanılabilir mi?
Hayır. Bu ürün Ø60/100 sistem içindir. Ø80/125 sistem için uygun çapta farklı dirsek kullanılmalıdır.
Montajını kullanıcı yapabilir mi?
Hayır. Atık gaz sistemi güvenlik nedeniyle yetkili ve uzman kişiler tarafından monte edilmelidir.
08
Neden e-vaillant.com?
Cihaz modeline ve baca çapına uygun aksesuar seçim desteği.
Orijinal Ürün Vaillant baca ve montaj aksesuarları
Model Kontrolü Cihaz koduna göre uyumluluk desteği
Çap Kontrolü Ø60/100 sistem doğrulaması
Baca Hesabı Dirsek ve uzatma seçim desteği
Faturalı Alışveriş Güvenli ve kayıtlı ürün satışı
Hızlı İletişim WhatsApp üzerinden ürün danışmanlığı
Cihazınıza Uygun Baca Dirseğini Birlikte Belirleyelim
Vaillant Hermetik Kombi 90° Dirsek Ø60/100 303808 hakkında güncel fiyat, stok ve cihaz uyumluluğu bilgisi almak için cihazınızın tam model kodunu WhatsApp üzerinden iletebilirsiniz.
