Baca hattını keskin bir dönüş yerine 45 derece açıyla daha kontrollü biçimde yönlendirir.
Vaillant Hermetik Kombi 45 Derece Dirsek (60/100)
Satış Fiyatı
3.000,00 TL
(Kdv Dahil)
İndirimli Fiyatı
2.500,00 TL
(Kdv Dahil)
Orijinal Vaillant hermetik baca aksesuarı

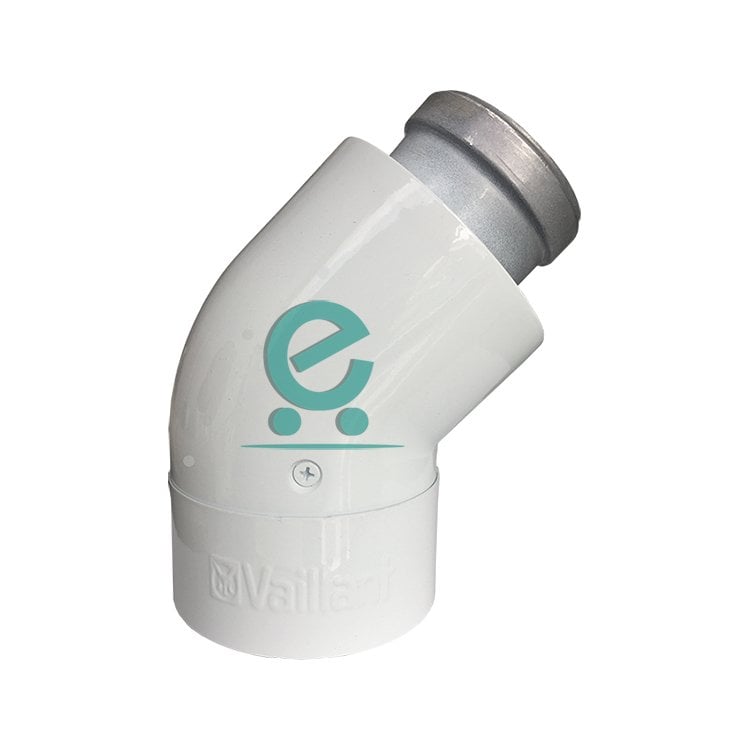

Vaillant Hermetik Kombi 45° Dirsek Ø60/100 – 303809
Vaillant Hermetik Kombi 45 Derece Dirsek Ø60/100 303809, uyumlu Vaillant hermetik cihazların konsantrik yanma havası ve atık gaz hattına kademeli yön vermek için kullanılan orijinal alüminyum baca aksesuarıdır. İki adet 45 derece dirsek sayesinde baca hattının kaydırılması, engellerin aşılması ve daha yumuşak yön değişikliği oluşturulması mümkündür.
Ürün Kodu: 303809 Ø60/100 mm 1 Adet 45° Dirsek Konsantrik Sistem Alüminyum Yapı Orijinal Vaillant Aksesuarı
01
Ürünün Öne Çıkan Avantajları
Hermetik baca hattında kontrollü ve esnek yönlendirme sağlar.
İki dirsek birlikte kullanılarak baca hattında paralel kaydırma yapılabilir.
Yanma havası ve atık gazı ayrı kanallarda aynı bağlantı parçası içerisinde taşır.
Ø60 mm iç kanal, yanma gazlarının baca çıkışına doğru yönlendirilmesini sağlar.
Ø100 mm dış kanal, cihazın ihtiyaç duyduğu temiz havanın taşınmasını sürdürür.
Uyumlu Vaillant Ø60/100 alüminyum baca parçalarıyla birlikte kullanılabilir.
02
Ø60/100 Konsantrik Sistem Nasıl Çalışır?
Yanma havası ve atık gaz dönüş boyunca ayrı kanallarda ilerler.
YANMA HAVASI
Dış Kanal: Ø100 mm
Cihazın yanması için gereken hava, dış kanal üzerinden 45 derece yön değiştirilerek kombiye taşınır.
ATIK GAZ
İç Kanal: Ø60 mm
Yanma sonucunda oluşan atık gaz, iç kanal üzerinden terminale doğru yönlendirilir.
Ürün işlevi: 303809 bir baca uzatma borusu veya terminal değildir. Ø60/100 hermetik baca hattına kademeli yön veren konsantrik bağlantı setidir.
03
Hangi Durumlarda Kullanılır?
Baca hattının kaydırılması veya daha yumuşak yön değiştirmesi gerektiğinde.
- Kolon, kiriş veya tesisat engelinin aşılmasında
- Baca hattının sağa veya sola kaydırılmasında
- Yatay hat seviyesinin değiştirilmesinde
- Dikey hatta kademeli geçiş yapılmasında
- Dar montaj alanlarında esnek güzergâh oluşturulmasında
- Ø60/100 Vaillant hermetik baca sistemlerinde
Baca hesabı uyarısı: İlave 45° dirsekler, cihazın izin verdiği maksimum düz baca uzunluğunu azaltabilir. Kesin değer cihazın güncel Vaillant baca kılavuzundan kontrol edilmelidir.
04
Teknik Özellikler
Vaillant Ø60/100 mm alüminyum konsantrik 45 derece dirsek seti.
| Ürün adı | Vaillant Hermetik Kombi 45° Dirsek |
|---|---|
| Ürün kodu | 303809 |
| Resmî ürün tanımı | Konsantrik alüminyum 45° dirsek |
| Paket içeriği | 1 adet 45 derece dirsek |
| Baca çapı | Ø60/100 mm |
| İç kanal | Ø60 mm – atık gaz hattı |
| Dış kanal | Ø100 mm – yanma havası hattı |
| Dönüş açısı | Her bir dirsek 45 derece |
| Malzeme | Alüminyum konsantrik yapı |
| Kullanım amacı | Baca hattına kademeli yön vermek veya hattı kaydırmak |
| Uyumlu sistem | 303809 kullanımına izin verilen Vaillant Ø60/100 sistemleri |
| Montaj | Yetkili ve uzman kişiler tarafından yapılmalıdır |
Kutu kontrolü: Ürün bazı satış sayfalarında tekil “45 derece dirsek” adıyla gösterilse de Vaillant teknik dokümanlarında 303809 kodu iki adetlik dirsek seti olarak listelenmektedir. Stoktaki kutu içeriği sipariş öncesinde doğrulanmalıdır.
05
45° ve 90° Dirsek Arasındaki Fark
Montaj alanına ve gereken dönüş biçimine göre seçim yapılır.
2 × 45°
Esnek ve Kademeli Yönlendirme
Baca hattını paralel kaydırmak, engelleri aşmak veya daha yumuşak bir dönüş oluşturmak için kullanılır.
90°
Tek Parçada Keskin Dönüş
Baca hattını tek bağlantıyla yataydan dikeye veya dikeyden yataya çevirmek için kullanılır. Ø60/100 ürün kodu 303808’dir.
06
Uyumlu Vaillant Cihaz Grupları
Kesin uyumluluk cihazın tam model koduyla doğrulanmalıdır.
turboTEC pro turboTEC plus Uyumlu hermetik Vaillant cihazlar Ø60/100 alüminyum baca sistemleri
Uyumluluk uyarısı: Yeni nesil yoğuşmalı kombilerde modele uygun PP baca aksesuarları kullanılabilir. Ürün yalnızca cihazın baca kılavuzu 303809 kullanımına izin veriyorsa tercih edilmelidir.
07
Sık Sorulan Sorular
Sipariş ve montaj öncesinde bilinmesi gerekenler.
Vaillant 45 derece dirseğin ürün kodu nedir?
Vaillant ürün kodu 303809’dur.
Paket içerisinde kaç adet dirsek bulunur?
Vaillant teknik dokümanlarında paket iki adet 45° dirsekten oluşan set olarak listelenmektedir.
Ürün hangi baca çapına uygundur?
Ø60 mm iç atık gaz ve Ø100 mm dış yanma havası kanalından oluşan konsantrik sisteme uygundur.
Ürün alüminyum mudur?
Evet. Vaillant belgelerinde konsantrik alüminyum dirsek olarak tanımlanmaktadır.
Ø80/125 sistemde kullanılabilir mi?
Hayır. Ø80/125 sistem için uygun ürün kodu ve çapta farklı bir dirsek kullanılmalıdır.
Her Vaillant kombiye uyar mı?
Hayır. Cihazın Ø60/100 alüminyum hermetik baca sistemini desteklemesi gerekir.
Dirsek baca uzunluğunu etkiler mi?
Evet. İlave dirsekler kullanılabilir düz baca uzunluğunu azaltabilir. Kesin değer cihaz kılavuzundan kontrol edilmelidir.
Montajını kullanıcı yapabilir mi?
Hayır. Atık gaz sistemi yetkili ve uzman kişiler tarafından monte edilmelidir.
