Kombiden gelen yatay baca hattının bina içerisindeki uygun baca şaftına bağlanmasını sağlar.
Vaillant Baca İçi Çıkış Montaj Seti - 303920
Satış Fiyatı
4.500,00 TL
(Kdv Dahil)
İndirimli Fiyatı
3.750,00 TL
(Kdv Dahil)
```
Şaft Bağlantısı
Baca Dönüş Dirseği
Montaj Rayı
Duvar Rozeti
Kontrol İmkânı
Orijinal Sistem Uyumu
```
Orijinal Vaillant baca aksesuarı

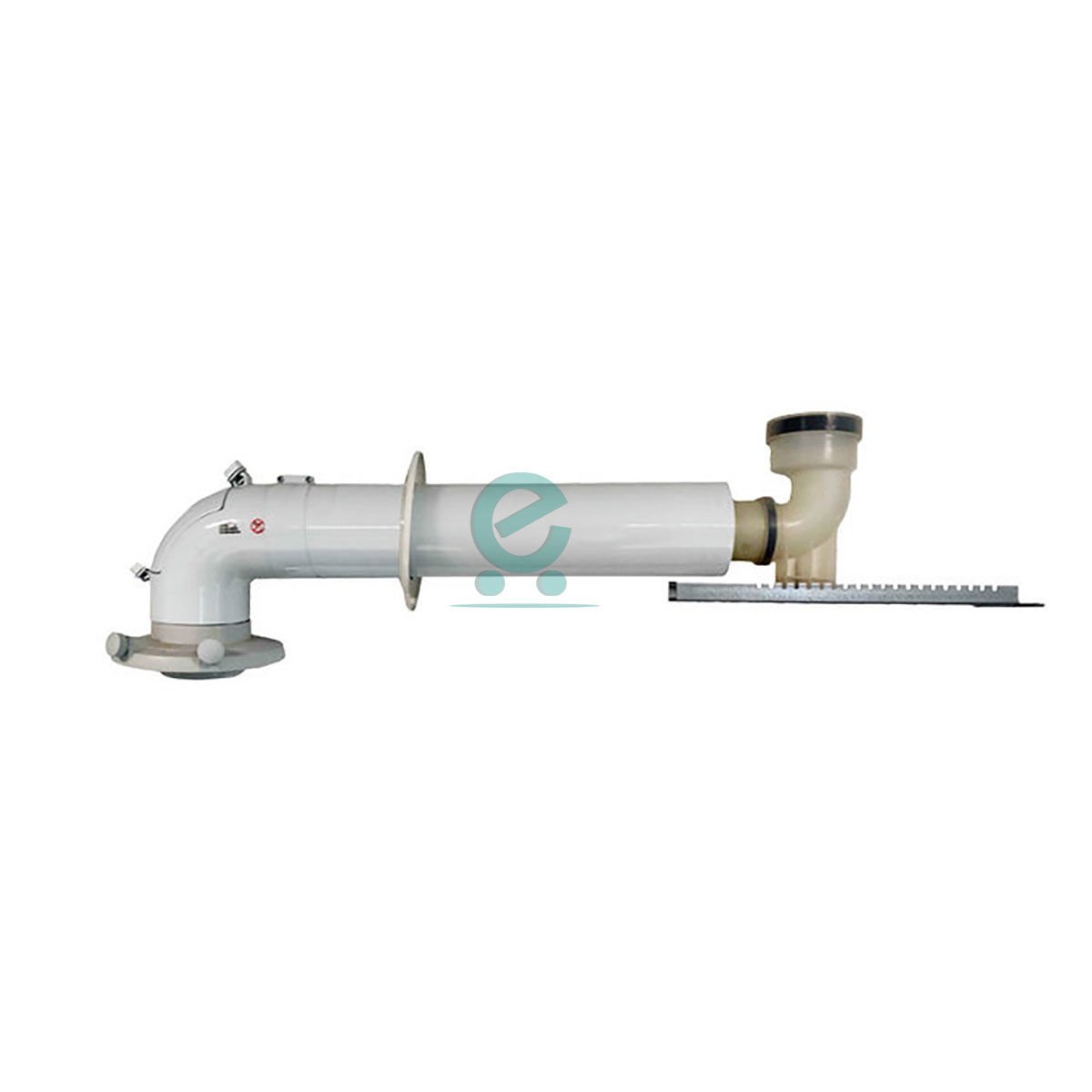

Vaillant Baca İçi Çıkış Montaj Seti 303920
Vaillant Baca İçi Çıkış Montaj Seti 303920, uyumlu Vaillant yoğuşmalı kombilerin Ø60/100 mm konsantrik cihaz bağlantısını bina içerisindeki uygun baca şaftında bulunan DN80 atık gaz borusuna bağlamak için kullanılan orijinal şaft bağlantı setidir. Baca hattının şaft içerisine yönlendirilmesini, sabitlenmesini ve gerektiğinde kontrol edilmesini sağlar.
Ürün Kodu: 303920 Ø60/100 Cihaz Bağlantısı DN80 Şaft Hattı Baca İçi Montaj Revizyonlu Dirsek Orijinal Vaillant Aksesuarı
01
Ürünün Kullanım Amacı
Kombi ile bina baca şaftındaki atık gaz hattı arasında güvenli başlangıç bağlantısı oluşturur.
Yatay bağlantıyı şaft içerisindeki dikey DN80 atık gaz hattına yönlendirir.
Baca dönüş dirseğinin şaft tabanında güvenli biçimde taşınmasını ve sabitlenmesini sağlar.
Baca hattının duvar veya şaft girişindeki açıklığının düzenli biçimde kapatılmasına yardımcı olur.
Revizyonlu dirsek sayesinde uygun montaj düzeninde baca hattının kontrol ve bakım erişimini destekler.
Uyumlu Vaillant Ø60/100 ve DN80 PP baca parçalarıyla sistem bütünlüğünün korunmasına yardımcı olur.
02
Paket İçeriği
Vaillant montaj el kitabında belirtilen temel set parçaları.
- Baca dönüş dirseği
- Montaj rayı
- Duvar rozeti
- 2 adet 40 mm hava borusu kelepçesi
- Revizyonlu dirsek
- 0,5 metre Ø60/100 uzatma borusu
Paket içeriği uyarısı: Üretim dönemi, stok kodu veya ürün revizyonuna göre kutu içeriği değişebilir. Sipariş öncesinde stoktaki ürün kutusu ve parça listesi kontrol edilmelidir.
03
Teknik Özellikler
Vaillant Ø60/100 şaft bağlantı ve baca içi çıkış seti.
| Ürün adı | Vaillant Baca İçi Çıkış Montaj Seti |
|---|---|
| Ürün kodu | 303920 |
| Diğer ürün tanımı | Şafta bağlantı seti / şaft montaj seti |
| Cihaz tarafı | Ø60/100 mm konsantrik bağlantı |
| Şaft içerisindeki hat | DN80 PP atık gaz borusu |
| Montaj şekli | Baca şaftı içerisinde dikey atık gaz hattı |
| Yanma havası çalışma şekli | Projeye göre ortam havasına bağlı veya ortam havasından bağımsız |
| Kullanım amacı | Kombi baca bağlantısını şaft içerisindeki DN80 hatta bağlamak |
| Uyumlu sistem | 303920 sistemine izin verilen Vaillant cihazlar |
| Marka | Vaillant |
| Montaj | Yetkili bayiler tarafından yapılmalıdır |
04
Hangi Durumlarda Kullanılır?
Kombinin atık gaz hattı bina içerisindeki uygun bir şafttan çatı seviyesine çıkarılacaksa.
- Yatay dış duvar çıkışı uygulanamayan yapılarda
- Mevcut uygun baca şaftı kullanılacaksa
- DN80 PP atık gaz hattı şaft içerisinde ilerleyecekse
- Kombi çıkışı Ø60/100 mm ise
- Baca hattında revizyon ve kontrol noktası gerekiyorsa
- Vaillant baca kılavuzu 303920 sistemine izin veriyorsa
Ürün işlevi: 303920 tek başına şaft içerisindeki bütün dikey atık gaz borularını içermez. Gerekli DN80 düz veya esnek borular, merkezleme elemanları ve baca çıkış şapkası projeye göre ayrıca gerekebilir.
05
Uyumlu Vaillant Cihaz Grupları
Kesin uyumluluk cihazın tam model kodu ve güncel baca tablosuyla doğrulanmalıdır.
ecoTEC intro ecoTEC pure ecoTEC pro ecoTEC plus ecoTEC exclusive Ø60/100 uyumlu Vaillant cihazlar
Uyumluluk uyarısı: İzin verilen yatay ve dikey baca uzunluğu; cihaz modeli, kapasite, şaft ölçüsü, çalışma şekli ve kullanılan ilave dirsek sayısına göre değişir.
06
Şaft Ölçüsü ve Baca Hesabı
Minimum kesit ve maksimum uzunluk tek bir sabit değer değildir.
Vaillant baca kılavuzlarında 303920 sistemi için farklı cihaz ve çalışma düzenlerine göre yuvarlak şaftlarda yaklaşık 130 mm’den, köşeli şaftlarda ise yaklaşık 120 × 120 mm’den başlayan minimum ölçüler yer alabilir.
Kesin ölçü; cihaz grubu, ortam havasına bağlı veya bağımsız çalışma, boru tipi ve izin verilen baca uzunluğu tablosuna göre belirlenmelidir.
Ürün açıklamasında tüm cihazlar için sabit maksimum baca uzunluğu veya tek bir minimum şaft ölçüsü verilmemelidir. Güncel cihaz baca kılavuzu esas alınmalıdır.
07
Montajda Dikkat Edilmesi Gerekenler
Şaft uygunluğu, havalandırma ve atık gaz sızdırmazlığı profesyonel olarak kontrol edilmelidir.
Cihaz uyumluluğu doğrulanmalıdır
Kombinin 303920 şaft bağlantı sistemini desteklediği Vaillant baca kılavuzundan kontrol edilmelidir.
Şaft kontrol edilmelidir
Şaft kesiti, yüksekliği, yangın dayanımı ve fiziksel durumu uygulamaya uygun olmalıdır.
Montaj rayı sabitlenmelidir
Ray, baca dönüş dirseğini güvenli biçimde taşıyacak şekilde şaftın arka yüzeyine monte edilmelidir.
DN80 hat yerleştirilmelidir
Atık gaz boruları veya esnek hat, üretici talimatına uygun merkezleme ve bağlantı parçalarıyla şaft içerisine indirilmelidir.
Yatay bağlantı kurulmalıdır
Revizyonlu dirsek, uzatma ve kelepçelerle kombi ile şaft girişi arasındaki bağlantı tamamlanmalıdır.
Sızdırmazlık testi yapılmalıdır
İlk çalıştırmadan önce bütün atık gaz hattı, contalar, kelepçeler ve şaft çıkışı kontrol edilmelidir.
Güvenlik uyarısı: Hatalı baca içi montaj atık gaz sızıntısına, karbonmonoksit tehlikesine ve cihaz arızasına neden olabilir. Montaj kullanıcı tarafından yapılmamalıdır.
08
Sık Sorulan Sorular
Sipariş ve montaj öncesinde bilinmesi gerekenler.
Vaillant baca içi çıkış setinin ürün kodu nedir?
Vaillant ürün kodu 303920’dir.
Ürün hangi baca çapına uygundur?
Cihaz tarafında Ø60/100 bağlantı, şaft içerisinde ise DN80 atık gaz borusu kullanılır.
Setin içerisinde dikey baca borusu bulunur mu?
Set temel şaft bağlantı parçalarını içerir. Şaft boyunca kullanılacak DN80 borular ayrıca gerekebilir.
Ø80/125 cihaz bağlantısıyla kullanılabilir mi?
303920 temel olarak Ø60/100 şaft bağlantı setidir. Ø80/125 sistemlerde genellikle farklı ürün kodları kullanılmaktadır.
Ortam havasına bağlı çalışabilir mi?
Bazı cihaz ve şaft düzenlerinde mümkündür. Kesin uygulama güncel cihaz baca kılavuzuna göre belirlenmelidir.
Her Vaillant kombiye uyar mı?
Hayır. Cihazın tam model kodu ve izin verilen baca sistemi kontrol edilmelidir.
Montajını kullanıcı yapabilir mi?
Hayır. Baca şaftı ve atık gaz hattı yalnızca yetkili ve uzman kişiler tarafından monte edilmelidir.
